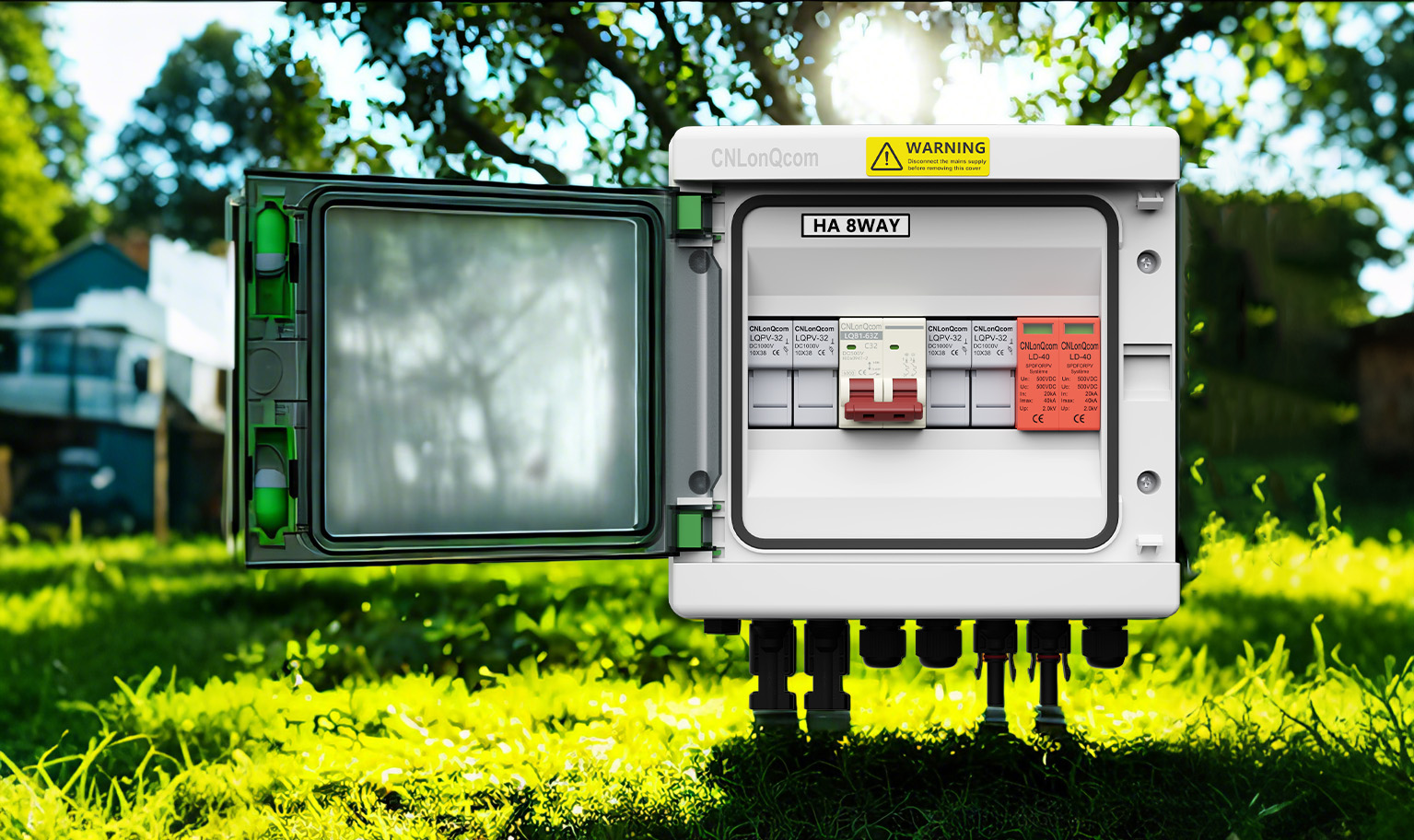

PV kombinovaná box: „Power Dispatcher“ solárních systémů

Kombinátor PV je jednou z klíčových komponent v solárním fotovoltaickém systému. Používá se primárně ke shromažďování proudu z více PV řetězců a jeho přenosu jediným hlavním kabelem do střídače. Slouží nejen jako „rozbočovač“ pro distribuci energie, ale také hraje klíčovou roli při ochraně bezpečnosti systému.

1. Hlavní funkce krabice pro kombinované PV

(1) Současná sbírka

Kombinuje proud z více PV řetězců, snižuje počet kabelů a zjednodušuje strukturu systému.

(2) Ochrana nadměrného průměru

Používá pojistky (LQPV-32/LQPV-32X) nebo jističe obvodů (LQB1-63Z/12Z) zabránit poškození způsobeným nadproudem nebo zkratem.

(3) Ochrana blesku

Vybaveno vestavěnými přepěťovými ochrannými zařízeními (LD-40 2p/3p) Aby se zabránilo poškození údery blesku.

(4) Monitorovací funkce

Monitoruje parametry, jako je proud a napětí v reálném čase, a pomáhají uživatelům pochopit provozní stav systému.

2. Hlavní komponenty kombinovaného boxu PV

(1) pojistky (LQPV-32/LQPV-32X) nebo jističe obvodů (LQB1-63Z/12Z)

Používá se pro nadproudovou ochranu, automaticky odřízne obvod, když proud překročí jmenovitou hodnotu.

(2) Přepěťová ochranná zařízení (LD-40 2p/3p)

Zabraňte poškození údery blesku nebo napětí.

(3) Izolační diody (MC4-Diode)

Zabraňte toku zpětného proudu a ochranu PV modulů.

(4) Monitorovací zařízení

Monitorujte parametry, jako je proud, napětí a napájení. Některé špičkové kombinované krabice také podporují dálkové monitorování.

3. Jak vybrat krabici PV kombinované?

(1) Počet vstupů

Vyberte si na základě počtu PV řetězců, jako je 2-Way, 5-Way atd.

(2) jmenovitý proud a napětí

Odpovídat požadavkům proudu a napětí systému.

(3) Hodnocení ochrany

Vyberte si produkt s hodnocením IP65 nebo vyšší, který odolává venkovním podmínkám, jako je vítr a déšť.

4. Jak nainstalovat krabici pro kombinaci PV

(1) Najděte dobře větrané a snadno dostupné umístění pro namontování krabice pro kombinované.

(2) Připojte uzemňovací drát pro zajištění bezpečnosti.

(3) Připojte kabely PV řetězce k krabici kombinovaných a propojte je s pojistkou nebo jističi.

(4) Připojte hlavní kabel k střídači.

(5) Zkontrolujte všechna připojení a otestujte provoz systému.

5. Pravidelná údržba pro kombinované pole

(1) Zkontrolujte, zda pojistky nebo jističe s obvody fungují správně.

(2) Vyčistěte prach a zbytky pro zajištění správného rozptylu tepla.

(3) Zkontrolujte připojení kabelů z hlediska uvolnění nebo koroze.

(4) Vyzkoušejte stav ochranných zařízení pro přepětí.

Při normálním používání a údržbě může vysoce kvalitní box kombinovaných PV trvat 10-20 let. Skutečná životnost však však závisí na podmínkách prostředí (např. Teplota, vlhkost) a údržbářské postupy.

6. Vysoká bezpečnost krabic PV kombinovaných

Vysoce kvalitní krabice kombinovaných PV mají nadproudovou ochranu, ochranu blesku a vodotěsné vzory, což zajišťuje vysokou bezpečnost. Produkty s nízkou kvalitou nebo nesprávná instalace však mohou vést k poškození požárů nebo zařízení. Proto je nezbytné zvolit renomovaného výrobce, jako je CNLONQCOM. S desetiletými zkušenostmi ve fotovoltaickém průmyslu nabízíme pokročilé technologie a spolehlivé služby po prodeji, abychom zajistili vaši elektrickou bezpečnost.

Závěr

Ačkoli boxy s kombinací PV nemusí být tak patrné jako PV moduly nebo střídače, hrají v systému nepostradatelnou roli. Ať už se jedná o malý střešní systém pro domy nebo rozsáhlou solární elektrárnu, je kombinovaná krabice zásadní pro zajištění efektivního přenosu energie a bezpečného provozu.

Vyberte si CNLONQCOM pro spolehlivost a klid mysli! Pracujeme společně na ochraně budoucnosti zelené energie!
