Ochrana proti přepětí: Kritická linie obrany pro elektrickou bezpečnost

Zavedení

V moderních elektrických systémech se ochrana přepětí stala nepostradatelným bezpečnostním opatřením. Ať už v rezidenčním napájení, průmyslové produkci nebo systémech výroby energie fotovoltaického, okamžité kolísání napětí může vést k závažným důsledkům. Tento článek systematicky zavádí principy, aplikace a kritéria výběru ochrany proti přepětí, aby čtenářům pomohl získat komplexní porozumění této životně důležité technologii elektrické bezpečnosti.

1. Proč potřebujeme ochranu proti přepětí?

1.1 Nebezpečí přepětí

A nárůst(nebo elektrický nárůst) se týká náhlého a závažného kolísání napětí nebo proudu, obvykle trvající od mikrosekund po milisekundy, přičemž napětí potenciálně dosahuje tisíců voltů. Tyto přechodné přepětí primárně pocházejí z:

Údery blesku: Přímé nebo vyvolané blesky

Kolísání mřížky: Přepínání napájecího systému, zkratové poruchy

Operace vybavení: Startupy/vypnutí velkých motorů, přepínání transformátoru

1.2 Potenciální rizika

Nechráněné elektrické systémy čelí více rizikům:

Poškození zařízení: Rozpis elektronických součástí, selhání izolace

Ztráta dat: Poruchy serveru a úložného zařízení

Přerušení výroby: selhání systému průmyslového řízení

Nebezpečí požáru: Oblouky a zkratky indukované přepětí

1.3 Ekonomické ztráty

Statistiky naznačují, že přibližně 30% případů poškození elektrických zařízení souvisí s nárůstem, což má za následek roční ekonomické ztráty ve výši miliard dolarů. Správná ochrana přepětí může tato rizika výrazně zmírnit.

2. kde by měla být nainstalována ochrana proti přepětí?

2.1 Místa ochrany klíčů

Robustní strategie ochrany přepětí využívá odstupňovaný přístup:

Primární ochrana (typ 1)

Umístění: Vstup hlavního distribučního panelu

Funkce: chrání před přímými údery blesku a hlavními přepětími

Typické parametry: IMAX ≥ 50K

Sekundární ochrana (typ 2)

Umístění: Sub-distribuční panely

Funkce: omezuje zbytkové napětí a poskytuje doplňkovou ochranu

Typické parametry: IMAX ≥ 20K

Terciární ochrana (typ 3)

Umístění: Front-end zařízení

Funkce: Poskytuje přesnost ochrany pro citlivé vybavení

Typické parametry: IMAX ≥ 5ka

2.2 Zvláštní aplikace

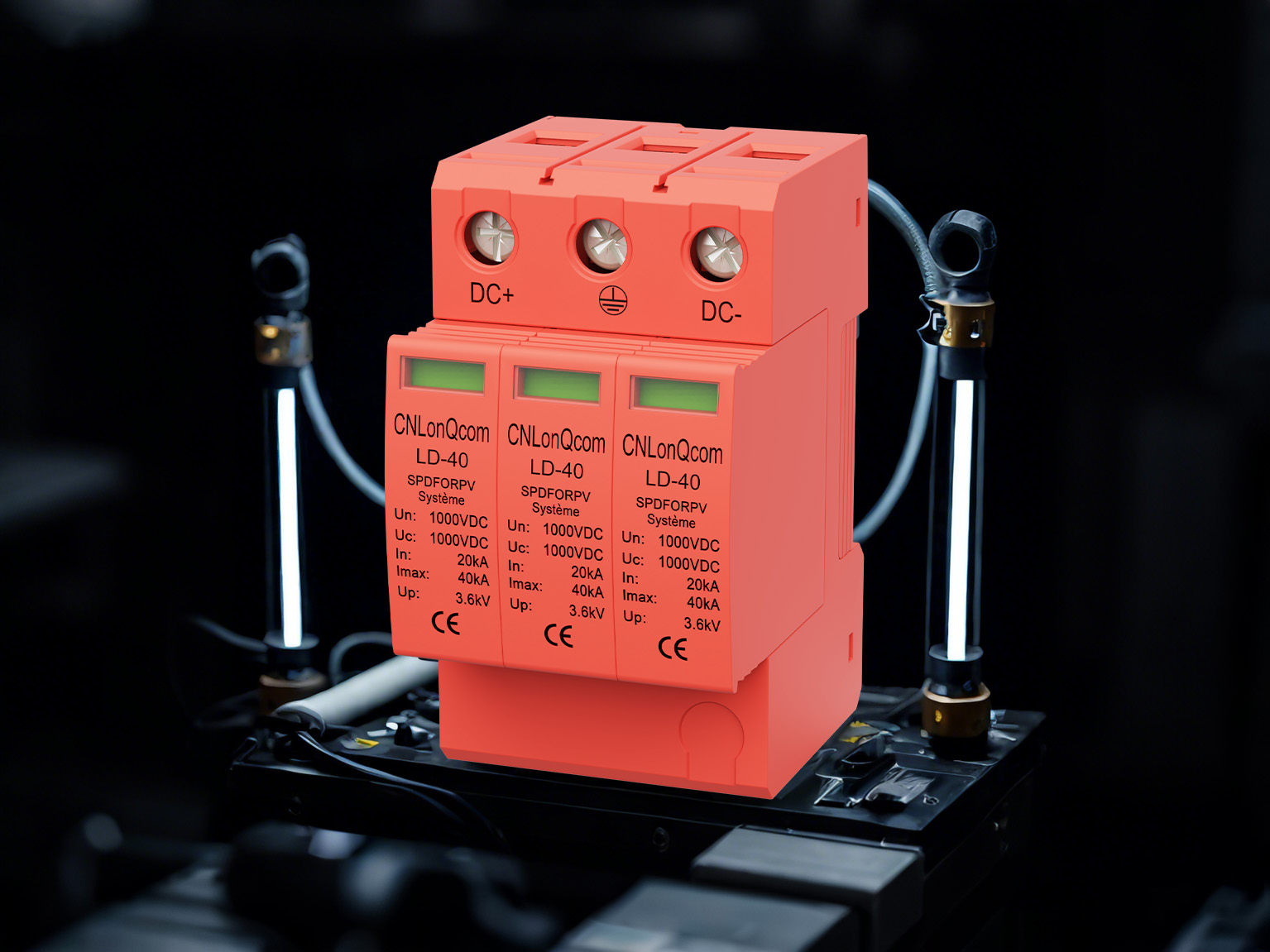

Fotovoltaické systémy: Požadované na stranách DC (moduly na střídač) a AC (střídač na mřížku)

Datová centra: Regály serverů, Front-End síťové zařízení

Průmyslové ovládací prvky: Kritická vybavení, jako jsou PLC a převodníky kmitočtů

3. Co je to přepěťové ochranné zařízení (SPD)?

3.1 Základní koncept

Ochranné zařízení pro přepětí (Spd) je elektrické bezpečnostní zařízení určené k omezení přechodných přepětí a odklonění přepěťových proudů. Mezi klíčové technické specifikace patří:

Maximální kontinuální provozní napětí (UC)

Nominální výbojový proud (in)

Maximální výbojový proud (IMAX)

Úroveň ochrany napětí (nahoru)

3.2 Hlavní typy

Cíl ochrany typu Typická doba odezvy aplikace

Typ 1 přímé lightning vstupy ≤100ns

Panely pod distribucí indukované typu 2 ≤ 25ns

Zbytkové přepětí typu 3 Terminály zařízení ≤ 1NS

3.3 Další funkce

ModerníSpdSčasto zahrnují:

Indikátory selhání (mechanické nebo elektronické)

Rozhraní dálkového monitorování

Ochrana tepelného odpojení

4. Jak funguje ochrana proti přepětí?

4.1 Základní provozní princip

Spd chrání systémy pomocí následujících mechanismů:

Stav monitorování: Udržuje vysokou impedanci během normálního provozu

Spuštěné vedení: Rychle přepíná na nízkou impedanci po detekci přepětí

Diverzing energie: kanály narůstají proud do uzemňovacího systému

Zotavení: Po přepětí se automaticky vrací do stavu s vysokou impedancí

4.2 Základní technické komponenty

Varistor oxidu kovového oxidu (MOV)

Materiál: polovodič na bázi oxidu na bázi zinečnatého

Charakteristiky: Nelineární rezistor citlivý na napětí

Výhody: Rychlá reakce, vysoká kapacita s proudem

Trubka plynu (GDT)

Struktura: Uzavřená komora naplněná plynem

Charakteristiky: Vysoká izolace, silná schopnost odklonu

Aplikace: Primární ochrana s vysokou energií

Dioda potlačení přechodného napětí (televizory)

Funkce: Ultra-rychlá reakce (picosekundová úroveň)

Aplikace: Precision Electronics Protection

4.3 Víceúrovňová koordinovaná ochrana

Typický třístupňový systém ochrany:

Primární ochrana: Převádí většinu energie (GDT)

Sekundární ochrana: Další omezuje zbytkové napětí (MOV)

Terciární ochrana: Precision Protection (TVS)

5. Pokyny pro výběr a údržbu

5.1 Kritéria výběru

Kompatibilita systému:

Hodnocení napětí (UC ≥ 1,15 × napětí systému)

Současná kapacita (v ≥ očekávaném proudu přepětí)

Parametry výkonu:

Úroveň ochrany napětí (nižší je lepší)

Doba odezvy (rychlejší je lepší)

Certifikační standardy:

IEC 61643

UL 1449

5.2 Poznámky k instalaci

Minimalizujte délku vodiče připojení

Zajistěte spolehlivé uzemnění (odolnost pozemního pozemního ≤10Ω)

Vyvarujte se míchání různých typů Spd

5.3 Doporučení údržby

Pravidelné inspekce (alespoň ročně)

Ukazatele selhání monitoru

Stav dokumentu po událostech blesku

Závěr

Ochrana přepětí je kritickou součástí systémů elektrické bezpečnosti. Pochopením jeho principů, výběrem správných zařízení a zajištění správné instalace lze efektivně zabránit elektrickým rizikům a chránit personál i vybavení. S technologickým pokrokem se vyvíjejí ochranná zařízení přepětí směrem k chytřejším a spolehlivějším řešením. V CNLONQCOM jsme se zavázali neustálé technologické zlepšování, vyvíjet pokročilejší a komplexnější chrániče přepětí, abychom poskytovali vynikající ochranu pro všechny typy elektrických systémů.
