Box PV kombinovaná: Kompletní průvodce komponenty a instalací

Za prvé, co je to fotovoltaická křižovatka?

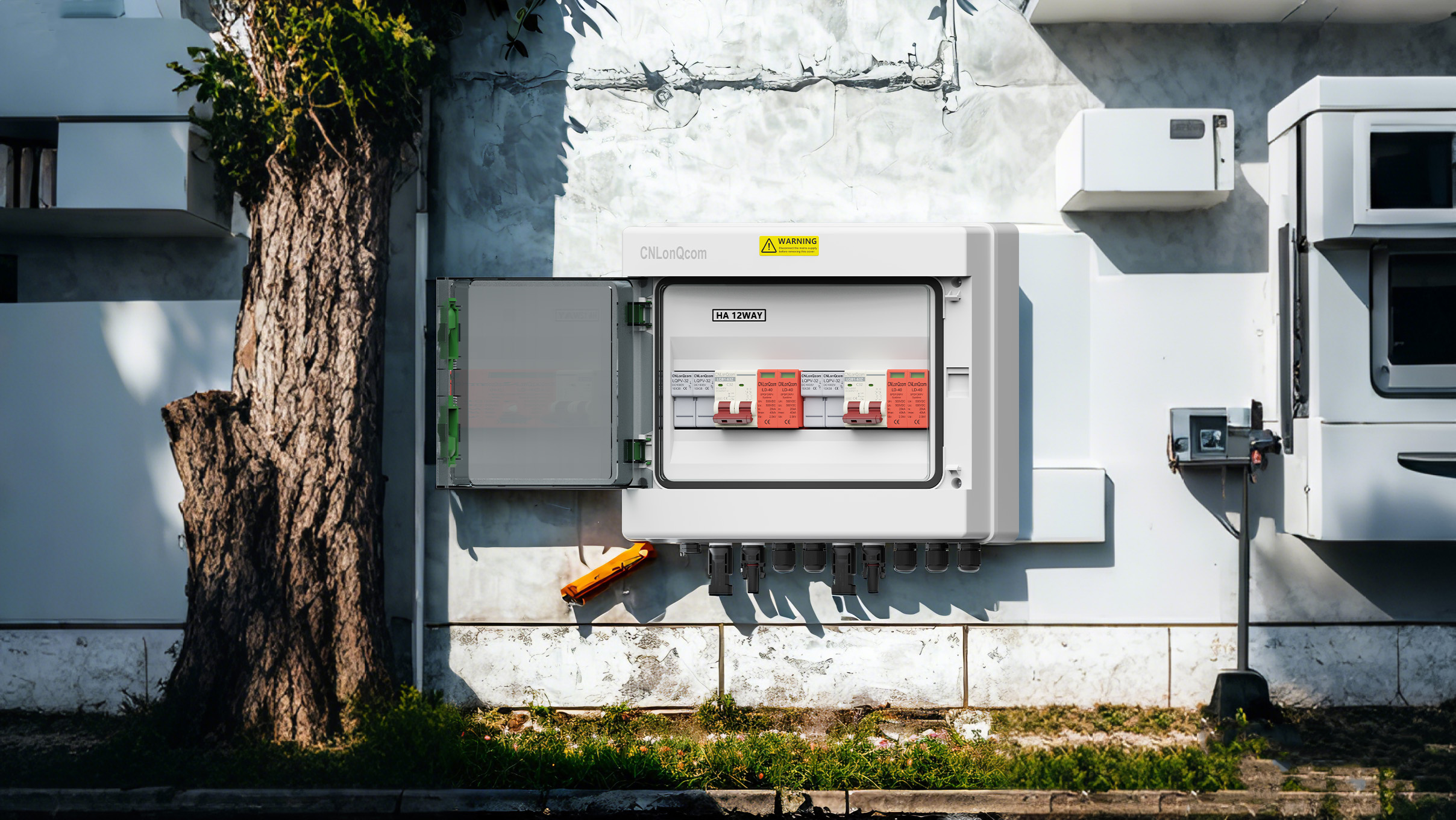

PV kombinovaná box(PV kombinovaná box) je klíčová elektrická zařízení systému výroby solární energie, která se používá hlavně pro centralizovaný přímý proud fotovoltaické řady a poskytuje nadproud, ochranu blesku a další ochranné funkce, aby zajistil bezpečný a efektivní provoz elektrárny.

Za druhé, složení fotovoltaického spojovacího pole

Základní komponenty:

Vstupní terminál: Připojte více PV modulů (například 6-16 PV modulů, z nichž každá podpůrná 10a-15a).

Pojistky/jističe obvodů: Chraňte každý řetězec před nadproudým poškozením (obvykle specifikace DC1000V/20A).

Modul na ochranu blesku: SPD přepěťový ochránce (40KA vypouštěcí kapacita).

Pomocné díly:

Izolační spínač DC: nouzový odříznutí obvodu.

Vodotěsné pouzdro: IP65 Ochranná třída, vhodná pro venkovní prostředí.

Zatřetí, kroky instalace a zapojení

1. Příprava před instalací:

Potvrďte instalační polohu (poblíž fotovoltaického pole a daleko od přímého slunečního světla).

Zkontrolujte pozemní terminál kontejneru (odolnost pozemního ≤4Ω).

2. proces zapojení:

Vstup skupinového řetězce:

Připojte odpovídající terminál polaritou (+/-), abyste zajistili, že napětí každého terminálu je konzistentní.

Zajistěte konektor MC4, abyste zabránili virtuálnímu vytápění.

Výstupní konec:

Připojte se k vstupnímu terminálu DC střídače (plocha průřezu kabelu ≥ 4 mm²).

Uzemnění ochrany blesku:

Shlánský kabel SPD (≥ 6 mm²) se připojuje k podzemnímu pruhu.

3. test napájení:

Změřte napětí otevřeného obvodu (porovnejte vstupní rozsah střídače).

Zkontrolujte, zda jsou údaje o inteligentním monitorování přenášeny správně.

4. preventivní opatření

Bezpečnostní specifikace:

Během provozu noste izolační rukavice. Nepracujte s živým.

Pokud má DC strana vysoké napětí (600 V až 1500 V), musíte nastavit varovný štítek.

Návrhy na údržbu:

Box pravidelně vyčistěte a zkontrolujte stav pojistky.

Vyzkoušejte účinnost modulu SPD před bouřkovou sezónou.

Pět, návrhy výběru

V závislosti na velikosti elektrárny:

Malá domácnost: 6-8 vstup, integrovaná základní ochranná funkce.

Průmyslová a komerční elektrárna: 12-16, s inteligentním monitorováním a vzdálenou komunikací.

Vyberte si sběrné krabice s certifikací TUV/IEC, jako jsou produkty řady CNLONQCOM, abyste zajistili 25 let dlouhodobé ochrany!

Fotovoltaická křižovatka je „bezpečnostním centrem“ elektrárny a správná instalace a údržba může výrazně zlepšit účinnost výroby energie. Pokud potřebujete konkrétní modelová doporučení nebo technická řešení, neváhejte a konzultujte CNLONQCOM!
