Komplexní průvodce solárními PV systémy: Od pracovních principů po klíčové komponenty

Systémy solární fotovoltaické (PV) se po celém světě rychle rostou jako klíčové řešení čisté energie. Mnoho lidí však nezná, jak fungují a jejich kritické komponenty. Tento článek poskytuje hloubkovou analýzu toho, jak jsou solární PV systémy strukturovány a provozují, s podrobným vysvětlením klíčových zařízení, jako jsou kombinované krabice, chrániče přes/nedostatek napětí, izolovací spínače, solární konektory, pojistky a jističe s kufříkem (MCCB).

1. Jak je strukturován solární PV systém?

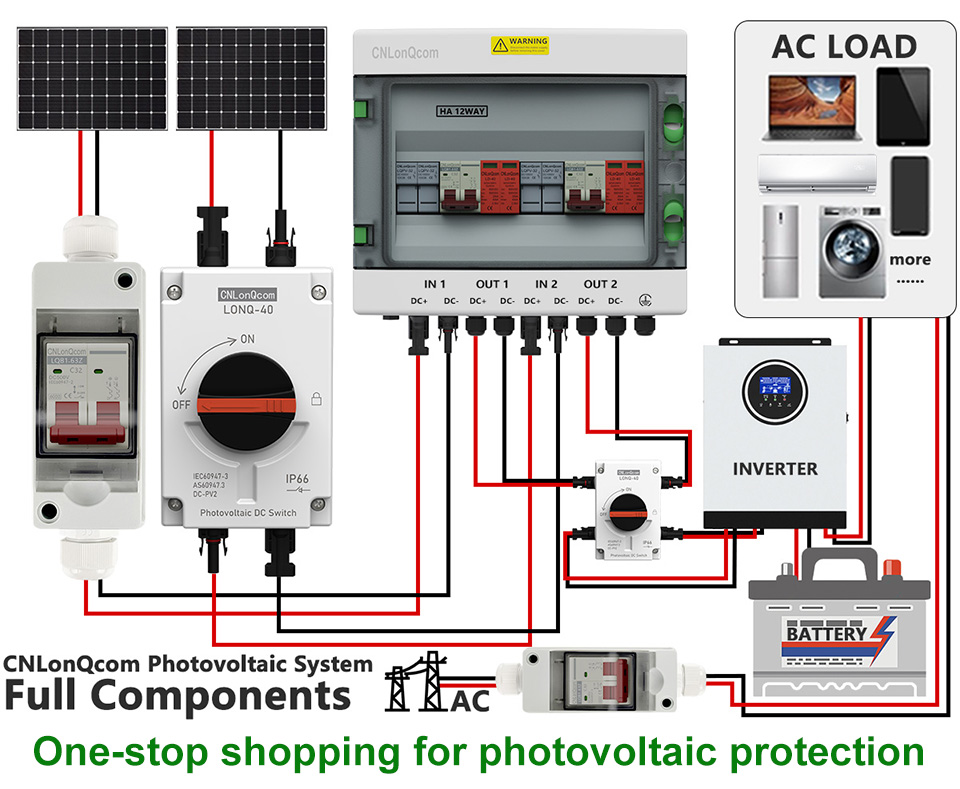

Hlavním cílem solárního PV systému je přeměnit sluneční světlo na elektřinu a bezpečné doručení do mřížky nebo ukládání energie. Kompletní systém obvykle zahrnuje následující komponenty:

Solární panely (PV moduly) → Absorbujte sluneční světlo a generují přímý proud (DC)

Kombinovaná box (LQX/LQTSérie) → Kombinuje proudy z více solárních panelů

Střídač → převádí DC na střídavý proud (AC)

Zařízení distribuce energie a ochrany energie (pojistky, jističe,Izolátorové přepínačea atd.) → zajišťuje bezpečnost systému

Systém skladování energie (volitelný) → ukládá nadměrnou elektřinu (např. Lithiové baterie)

Mřížka nebo zatížení → dodává napájení domů, podniků nebo mřížky

2. Jak funguje solární PV systém?

(1) Fotovoltaický efekt a výroba energie

Sluneční světlo zasahuje solární panely (PV moduly) a křemíkový polovodičový materiál absorbuje fotony a generuje přímý proud (DC).

Jeden panel obvykle produkuje 30V-50V (DC), s proudem v závislosti na intenzitě slunečního světla a účinnosti panelu.

(2) Kombinace proudu (kombinovaná box)

Více panelů je připojeno v sérii nebo paralelních a kombinovaný proud proudí do boxu PV pro centralizovanou správu.

Kombinátová krabice zahrnuje pojistky, ochranu proti přepětí (SPD) a proudové monitorování, aby se zabránilo přetížení nebo zkratu.

(3) DC Distribuce a ochrana napájení (pojistky, přepínače izolátoru, MCCBS)

Pojistka (řada LQPV-32): Zabraňuje nadměrnému proudu v poškození zařízení.

Přepínač izolátoru (série LONQ-40): Ruční odpojení obvodů pro údržbu.

Lisovaný jistič s kufříkem (řada LQM1/M3): Poskytuje ochranu přetížení a zkratu (např. MCCB s hodnocením 1000 V).

(4) Konverze střídače (DC → AC)

DC Power vstupuje do střídače a přeměňuje jej na 220V/380V AC pro domácnost nebo průmyslové použití.

Grid-tied systems feed excess power back to the grid, while off-grid systems store it in batteries.

(5) Ochrápení/nedostatečné napětí (AVP 2P/4P série)

Když napětí mřížky kolísá, chránič nadměrného napětí automaticky přeruší energii, aby se zabránilo poškození zařízení.

(6) Zapojení a připojení (solární konektory)

Solární konektory MC4 jsou průmyslovým standardem a zajišťují vodotěsné, odolné proti korozi a přenos s vysokým proudem (např. 30A/1000V).

3. Klíčové komponenty solárního PV systému

(1) Box PV kombinovaná

Funkce: Kombinuje více řetězců solárních panelů a poskytuje ochranu.

Klíčové komponenty:

Pojistky (nadproudová ochrana)

Zařízení pro ochranu proti přepětí(SPD) (ochrana blesku)

Monitorování proudu/napětí (volitelné inteligentní funkce)

(2) Protector nad/pod napětím (OVP/UVP)

Funkce: Monitoruje napětí mřížky a odpojí napájení, pokud je napětí příliš vysoké (> 270 V AC) nebo příliš nízké (<170 V AC).

(3) DC izolátorový spínač

Funkce: Ručně odpojí DC obvody pro bezpečnou údržbu.

Běžné typy:

Přepínače izolátoru rotačního (vhodné pro venkovní použití)

Izolátory typu jističe (s integrovanou ochranou)

(4) Solární konektory (standard MC4)

Klíčové funkce:

Vodotěsná, odolná vůči UV, vysoká teplota

Hodnocený proud: 30a

Hodnocené napětí: 1000 V DC

(5) PV pojistky (série GPV/GR)

Funkce: Chrání pole PV před zkratem a přetížením.

Rozdíly od standardních pojistek:

Hodnocení vysokého napětí (DC 1000V+)

Vysoká lámací kapacita (může přerušit velké poruchové proudy)

(6) Formovaný jistič s kufříkem (MCCB pro solární energie)

Funkce: Poskytuje ochranu přetížení a zkratu pro DC systémy.

Typické specifikace:

Hodnocené napětí: DC 1000V

Hodnocený proud: 32A-250A

4. Aplikace solárních PV systémů

Rezidenční střešní solární energie (5 kW-10KW, s úložným prostorem)

Komerční a průmyslové rostliny PV (50 kW-1MW, vázané na mřížku)

Solární systémy mimo síť (vzdálené oblasti, založené na baterii)

Agrivoltaics (Integrace Solar + Agriculture)

5. Budoucí trendy: chytřejší a efektivnější solární systémy

Inteligentní monitorování: sledování v reálném čase prostřednictvím mobilních aplikací (např. Výroba energie, upozornění na chyby).

Solar + Integrace úložiště: Hybridní systémy jako Tesla Powerwall.

Microinverters: Optimalizuje každý panel jednotlivě pro vyšší účinnost.

Závěr

Solární PV systémy pracují v procesu PV modulů → Kombinární box → Invertor → Distribuce napájení → Grid/Storage, s kritickými komponenty, jako jsou kombinované boxy, pojistky, izolátorové spínače, konektory a MCCB, což zajišťuje efektivní, bezpečný a stabilní výkon.

Pokud uvažujete o solární instalaci, vyberte CNLONQCOM vysoce kvalitní komponenty PV + Profesionální ochrana, aby se maximalizovala životnost systému a účinnost výroby energie!
