Analýza rozdílů a výhod/nevýhod mezi jističemi AC a jističe DC

I. Klíčové rozdíly mezi jističi AC a DC

1. Metody hasičů oblouku

AC jističe:

AC proud má více bodů s nulovým křížením za sekundu (např. 50 Hz AC kříží nula 100krát za sekundu), což umožňuje přirozeně hasit ARC.

Mezi běžné typy patří jističe vzduchu, jističe oleje a jističe SF6, které využívají nulové překročení pro rychlé přerušení oblouku.

DC jističe:

DC nemá žádné přirozené překročení nuly, což bude náročnější potlačení oblouku.

Mezi běžné techniky hasicího oblouku patří:

Magnetický výbuch (pomocí magnetických polí k protažení a ochlazení oblouku)

Plyn na bázi plynu (např. SF6)

Přepínání pevných států (např. Hybridní jističe založené na IGBT/MOSFET)

2. Strukturální design

AC jističe:

Relativně jednoduchá struktura, nižší náklady.

Obvykle používejte mechanické kontakty + obloukové skluzy.

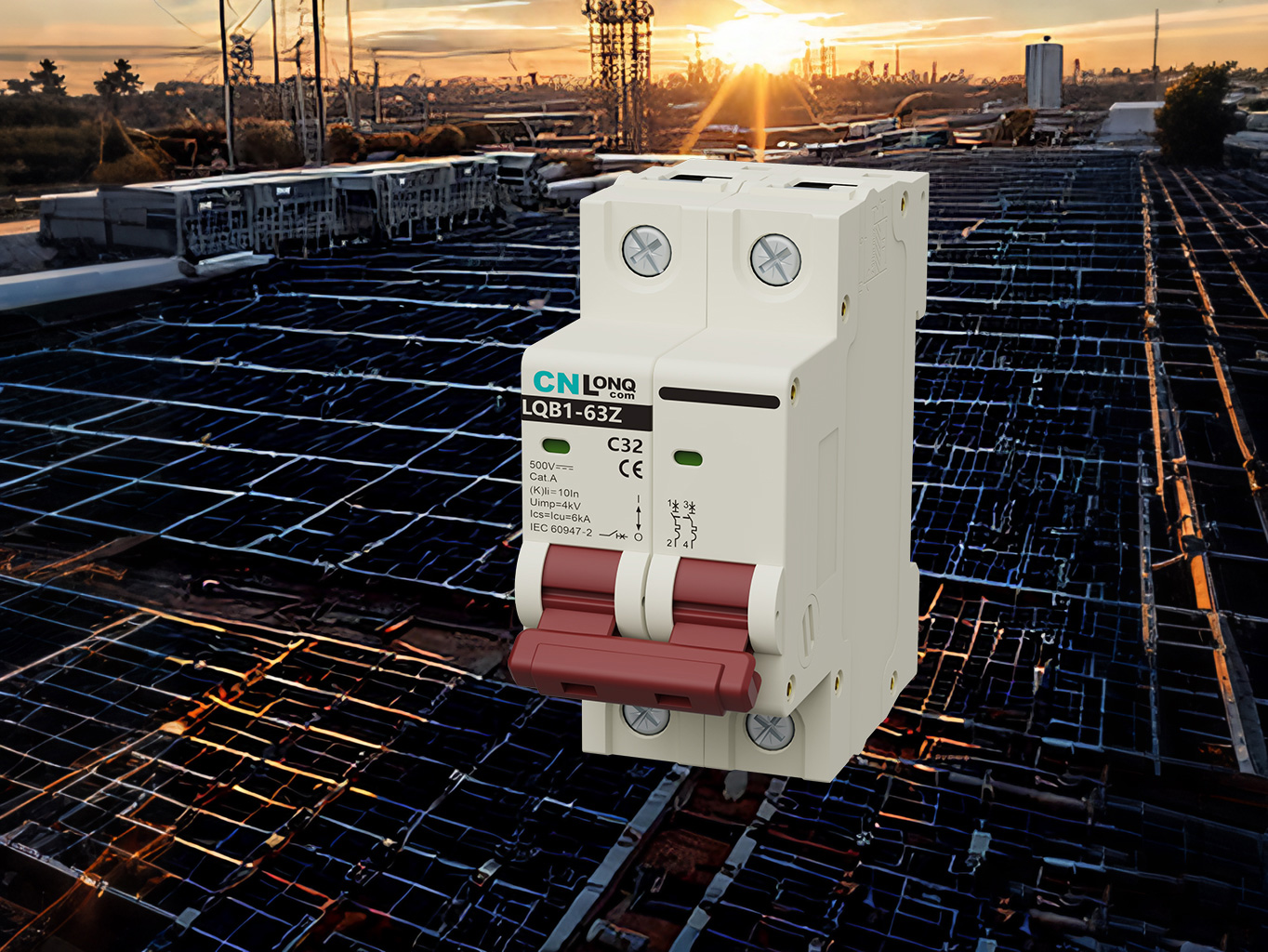

DC jističe:

Vyžadovat silnější potlačení oblouku, což vede k složitějším návrhům (např. Magnetickým cívkám, specializovaným obloukovým skluzům).

Vysokopěťové DC systémy (např. Solární farmy, přenos HVDC) často používají hybridní jističe (mechanické spínače + spínače polovodičů).

3. Hodnocení napětí a porušování

AC jističe:

Používá se v nízkých napětích (např. 220 V rezidenční) k vysokým napětím (např. 110 kV mřížky).

Rozbitová kapacita měřená v KA (Kiloamperes), např. Domácí jističe obvykle 6ka - 10ka.

DC jističe:

Primárně pro systémy s nízkým až středním napětím (např. 12V- 1500V v aplikacích solárních/EV).

Rozbitová kapacita je kritičtější kvůli přetrvávajícímu oblouku, vyžadující specializované návrhy.

4. scénáře aplikací

Typické aplikace typu jističe

AC Circuit Breakers Residential/Industrial Power Distribution, Commercial Grids

DC Circuit Breakers Solar PV systémy, skladování baterií, nabíjení EV, železniční tranzit (např. Metro Power)

Iii. Porovnání výhod a nevýhod

1. Výhody jističů AC

✅ Nižší náklady: Jednodušší výstavba snižuje výdaje na výrobu a údržbu.

✅ Zralá technologie: Standardizované návrhy kvůli rozšířenému používání střídavé mřížky.

✅ Snadnější hasičování oblouku: Přírodní překročení nuly zajišťuje spolehlivý provoz.

2. Nevýhody jističů střídavých obvodů

❌ Nelze použít v obvodech DC: může selhat při přerušení DC oblouků a představovat rizika požáru.

3. Výhody jističů DC

✅ Navrženo pro systémy DC: Efektivní potlačení oblouku pro bezpečný provoz.

✅ nezbytné pro obnovitelné zdroje: Kritické při nabíjení sluneční energie, skladování a EV.

✅ Vysoká spolehlivost: Pokročilé metody zhášení zajišťují ochranu.

4. Nevýhody jističů DC

❌ Vyšší náklady: Komplexní návrhy jsou o 2–5x dražší než AC jističe.

❌ Technologicky náročné: Vysoko proudy DC jističe (např. HVDC) vyžadují pokročilé materiály.

IV. Jak si vybrat mezi jističi AC a DC?

Aktuální typ:

Síla AC (domácnost/průmyslová) → jistič obvodů AC

DC napájení (solární/baterie/EV) → DC jistič

Rozbila kapacita:

Systémy DC potřebují jističe s vyššími hodnocemi (např. 1000V/20a pro sluneční energii).

Certifikace:

AC Breakers: V souladu s IEC 60898 (rezidenční) nebo IEC 60947 (průmyslové).

DC Breakers: Seznamte se s ul 489b nebo IEC 60947-2 standardy.

V. Budoucí trendy

Hybridní jističe: Kombinace mechanického a pevného přepínání pro lepší DC výkon.

Inteligentní funkce: Integrované monitorování pro dálkové ovládání (např. Inteligentní PV jističe).

Podpora vyššího napětí: Pokrok v technologii jističe HVDC pro aplikace s rozsahem mřížky.

Závěr

Jističe AC a DC se výrazně liší v důsledku povahy proudů, které manipulují. AC Breakers dominují tradičním sítím kvůli jejich efektivitě a spolehlivosti, zatímco DC jističe jsou v systémech obnovitelné energie nepostradatelné i přes jejich vyšší náklady. Výběr správného typu je zásadní pro zajištění elektrické bezpečnosti a stability systému.
