Přepínač odpojení PV: „Bezpečnostní strážce“ solárních systémů - kompletní průvodce

I. Definice a funkce přepínačů odpojení PV

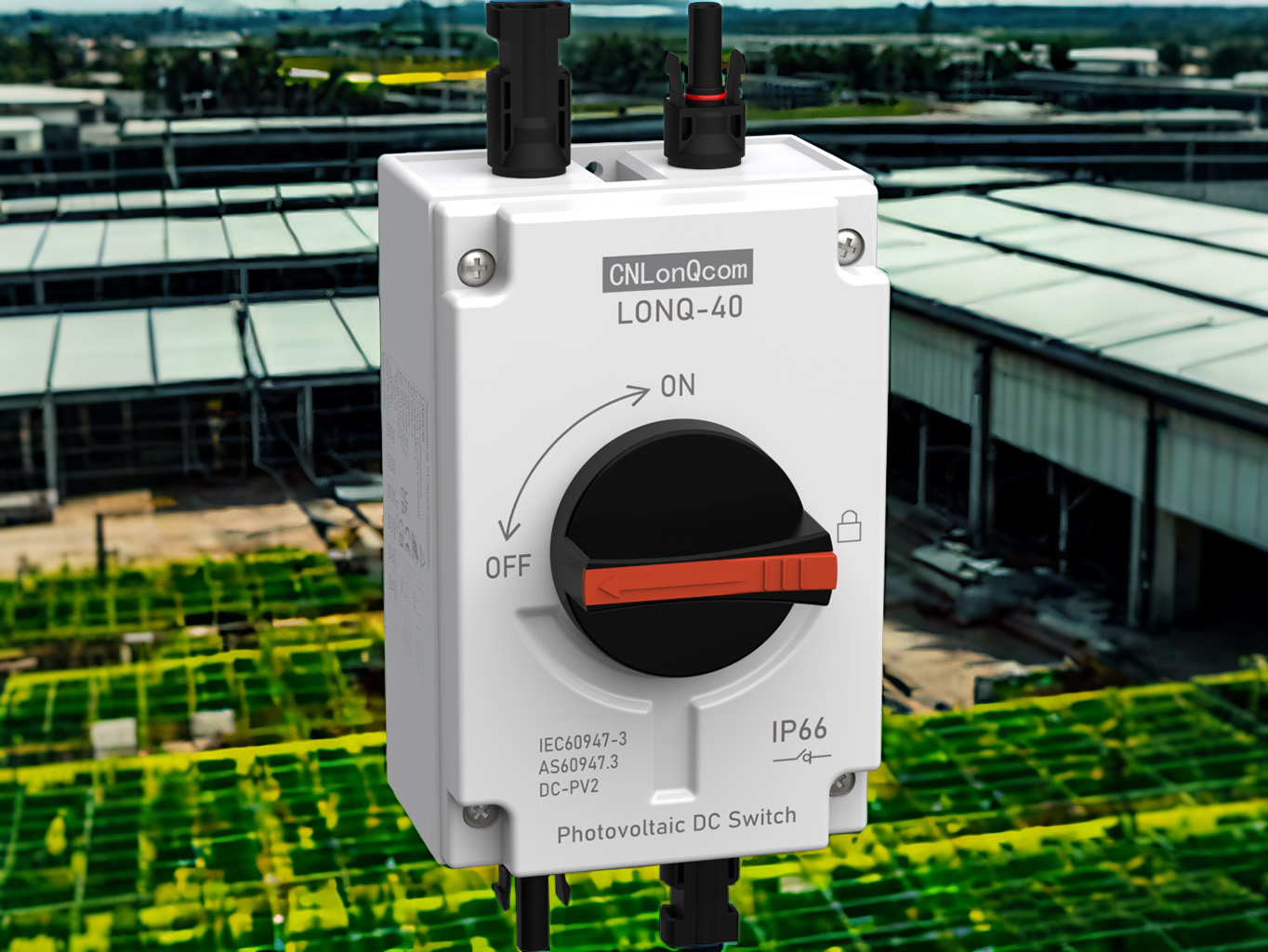

Přepínač odpojení PV je bezpečnostní spínač speciálně navržený pro DC obvody v solárních systémech.     Slouží dvěma primárním funkcím: elektrické izolaci a nouzové vypnutí, působí jako „nouzová brzda“ PV systému, aby byla zajištěna absolutní bezpečnost během údržby nebo poruch.

Základní funkce

Fyzikální izolace: Poskytuje viditelný bod zlomu, aby se zajistilo, že během údržby žádné proudy.

Ochrana přetížení: Některé modely integrují pojistky, aby se zabránilo poškození zkratu.

Segmentace systému: Umožňuje selektivní odpojení jednotlivých řetězců, aniž by to ovlivnilo celý systém.

Proč musí solární systémy používat vyhrazené přepínače odpojení?

✔ Standardní přepínače AC nemohou spolehlivě přerušit DC ARC (nebezpečné!).

✔ splňuje mezinárodní bezpečnostní standardy (např. NEC 690.17).

✔ zabraňuje reverznímu proudu v poškození komponent.

Ii.     Základní role přepínačů odpojení PV

1. Bezpečnostní izolace (primární účel)

Bezpečnost údržby: Poskytuje jasný fyzický bod zlomu při servisu střídače nebo kabeláž.

Nouzové vypnutí: Rychle odřízne vysoké napětí DC v případě požáru, blesku atd.

Ochrana zpětného proudu: Zabraňuje střídačům v krmení síly zpět na panely v noci.

2. ochrana přetížení (vylepšené funkce)

Účinnost implementace typu ochrany

Ochrana zkratového obvodu Vestavěná DC pojistka přerušuje poruchový proud (až 1000 VDC/20KA).

Mechanismus nadproudového ochrany Thermomagnetický výlet zabraňuje přehřátí/požárům kabelu.

Ochrana proti poruchám ARC Rychle rozbita (<3MS) splňuje standardy poruch oblouku UL1699B.

3. správa systému

Řízení specifické pro řetězec: Velké rostliny mohou řídit sekce (např. 1 spínač na 10 řetězců).

Viditelnost stavu: Okno mechanického indikátoru (některé s LED světly) ukazuje stav zapnutí/vypnutí.

Iii.     Typy a výběr přepínačů odpojení PV

1. Struktura

Typ vlastností aplikací

Mechanický rukojeť typu rukojeti + viditelný bod zlomu, nízké náklady.    Obytné/malé komerční systémy.

Typ zlomení zátěže může přerušit zatížení proudu (vyžaduje oblouk).    Střední měřítko PV pole.

Integrovaná DC pojistka, duální účetní design.    Scénáře proudu s vysokým zkratem.

2. hodnocením napětí

Třída 600VDC: Standard pro obytné systémy (Čína/Evropa).

1000VDC třída: Velké solární farmy (požadavek NEC USA).

Třída 1500VDC: Ultra-vysoký napěťový systémy příští generace (nákladově efektivní).

IV. Jak vybrat přepínač odpojení PV?

1. Zkontrolujte certifikace

Severní Amerika: UL 98B, NEC 690.17.

Evropa: IEC 60947-3, VDE 0660.

2. Klíčové parametry

Jmenovité napětí ≥ Systémové maximální napětí (20% marže).

Rozbila kapacita ≥ Očekávaný zkratový proud.

Hodnocení ochrany: IP65+ pro venkovní použití.

V. Tipy pro instalaci a údržbu

1. Umístění instalace

Povinné: Do 1 metru od vstupu DC střídače (požadavek NEC).

Doporučeno: Při výstupu kombinované krabice.

2. údržba

Zkontrolujte oxidaci kontaktu každých 6 měsíců.

Testujte rychlost lámání ročně.

Prohlédněte si uzemňovací odpor před bouřkovou sezónou.

Závěr: Nejprve bezpečnost, izolace je klíčová!

Přestože jsou malé spínače odpojení PV poslední linií obrany pro osobní bezpečnost.     Se vzestupem 1500 V systémů a inteligentních PV se vyvíjejí přepínače příští generace směrem k vyššímu napětí, rychlejšímu rozbití a integraci IoT.
