Pochopení jističů v lisovaném provedení (MCCB): „Strážci“ bezpečnosti elektrických obvodů

V nízkonapěťových rozvodných systémech je klíčové zařízení tiše zajišťující bezpečnost obvodu —Lisovaný jistič(MCCB). Na rozdíl od velkých motorů, které pracují s řevem nebo přesných přístrojů, které přitahují pozornost, se MCCB díky svým silným ochranným schopnostem a široké přizpůsobivosti stal nepostradatelným „hlídačem bezpečnosti“ ve scénářích, jako je průmyslová výroba, elektrické systémy budov a nové energetické aplikace. Dnes toto zařízení prozkoumáme z různých dimenzí, abychom odhalili tajemství, jak chrání bezpečnost obvodů.

I. Seznámení s MCCB: Co to je a čím se liší?

MCCB je v podstatě ochranné elektrické zařízení používané v nízkonapěťových distribučních systémech s jeho hlavní rolí „strážce“ bezpečnosti obvodu. Strukturálně se skládá hlavně z vysoce pevných izolovaných plastových krytů, vodivých kontaktů a spouště. Izolovaný kryt nejen chrání vnitřní komponenty před vnějším rušením, ale také účinně zabraňuje nebezpečí úrazu elektrickým proudem.

Mnoho lidí si plete MCCB s běžnějšími jističi (MCB), ale mezi nimi jsou značné rozdíly. Ve srovnání s jističemi mají jističe vyšší jmenovitý proud (typicky v rozmezí od 63A do 1600A) a silnější vypínací schopnost, což jim umožňuje zvládnout elektrické scénáře s vysokým výkonem. Například jističe se běžně používají v obvodech domácích zásuvek a osvětlení, zatímco jističe se více spoléhají na ochranu motorů v továrních dílnách a hlavních obvodů rozvodu energie ve velkých budovách.

II. Odhalení základních funkcí: Jak MCCB chrání bezpečnost obvodu?

Základní hodnota MCCB spočívá v „ochraně“, kterou lze rozdělit do tří klíčových funkcí, aby bylo možné čelit rizikům poruch obvodu z různých dimenzí.

První je ochrana proti přetížení. Když proud v obvodu trvale překračuje jmenovitý proud jističe – například když se v továrně spouští více zařízení současně, což způsobuje nadměrné zatížení – bimetalový pásek uvnitř jističe se zahřívá a deformuje v důsledku tepelného účinku proudu. To pak spustí vypínací mechanismus, který rychle přeruší obvod. Tento proces účinně zabraňuje spálení izolační vrstvy vodičů v důsledku dlouhodobého přehřívání a zastavení požáru u zdroje.

Druhá je ochrana proti zkratu. Zkrat je jednou z nejnebezpečnějších závad v obvodu. Když k tomu dojde, náhlý nárůst masivního proudu může spálit zařízení a dokonce způsobit výbuch. V tomto okamžiku vstupuje do hry elektromagnetická vypínací jednotka MCCB: silná elektromagnetická síla generovaná velkým proudem rychle přitahuje železné jádro a pohání vypínací mechanismus tak, aby během milisekund přerušil obvod – jako „nouzová brzda“ okruhu – minimalizující ztráty při poruchách v největší míře.

Navíc, v závislosti na potřebách různých aplikačních scénářů, mohou být MCCB vybaveny dalšími ochrannými funkcemi. Například přidání modulu zbytkového proudu umožňuje ochranu proti svodům, aby se zabránilo úrazu elektrickým proudem; instalace modulu přepěťové/podpěťové ochrany chrání přesná zařízení před poškozením způsobeným napěťovými anomáliemi a plně demonstruje flexibilitu jeho funkcí.

III. Klíčové parametry: „Tvrdé indikátory“ pro výběr správného zařízení

Pro zajištění optimální ochrany MCCB je rozhodující výběr správných parametrů. Následující základní parametry přímo určují, zda lze jistič přizpůsobit konkrétním elektrickým scénářům.

Jmenovitý proud (In) je základní parametr, který se týká maximálního proudu, který může jistič nepřetržitě přenášet. Musí být přesně sladěno podle výkonu zátěže. Například ve fotovoltaickém (PV) systému by měl být jmenovitý proud MCCB zvolen na základě výstupního proudu FV pole – neměl by být příliš malý (aby se zabránilo častému vypínání) ani příliš velký (aby se zabránilo ztrátě ochranného účelu).

Vypínací schopnost (Icu/Ics) souvisí se schopností zpracovat poruchu, což se týká maximálního poruchového proudu, který může jistič bezpečně přerušit. Při výběru jističe je nutné vzít v úvahu vypočtenou hodnotu zkratového proudu rozvodné sítě. Pokud je vypínací schopnost nedostatečná, jistič nemusí při zkratové poruše účinně přerušit obvod, což vede k vážnějším bezpečnostním nehodám.

Jmenovité napětí (Ue) musí odpovídat napěťové úrovni obvodu. Běžné jmenovité hodnoty zahrnují 220V jednofázové a 380V třífázové. Nesoulad napětí neovlivní pouze normální činnost jističe, ale může také poškodit vnitřní součásti.

Vypínací křivka určuje citlivost ochrany. Běžné typy křivek (B, C, D) jsou vhodné pro různá zatížení. Například křivka C je použitelná pro osvětlení a obecnou energetickou zátěž, zatímco křivka D – se silnější tolerancí pro zapínací proudy – je vhodnější pro zařízení s vysokými startovacími proudy, jako jsou motory a kompresory.

IV. Široké aplikace: „Bezpečnostní bariéra“ z průmyslu do každodenního života

Díky svému vynikajícímu výkonu se MCCB používají téměř ve všech aspektech distribuce nízkého napětí.

V oblasti průmyslové distribuce elektrické energie působí MCCB jako „bezpečnostní manažeři“ v továrních dílnách, poskytují ochranu proti přetížení a zkratu pro vysoce výkonná zařízení, jako jsou motory, výrobní linky a velké obráběcí stroje, a zajišťují, že výrobní procesy nebudou přerušovány poruchami obvodu.

V elektrických systémech budov – ať už v nákupních centrech, kancelářských budovách nebo výškových obytných budovách – se MCCB často používají jako hlavní vypínače v rozvodných skříních nebo ochranné vypínače pro rozvody elektrické energie na podlaze. Zabezpečují elektrickou bezpečnost celého objektu a zabraňují rozsáhlým výpadkům elektřiny nebo požárům způsobeným místními poruchami okruhu.

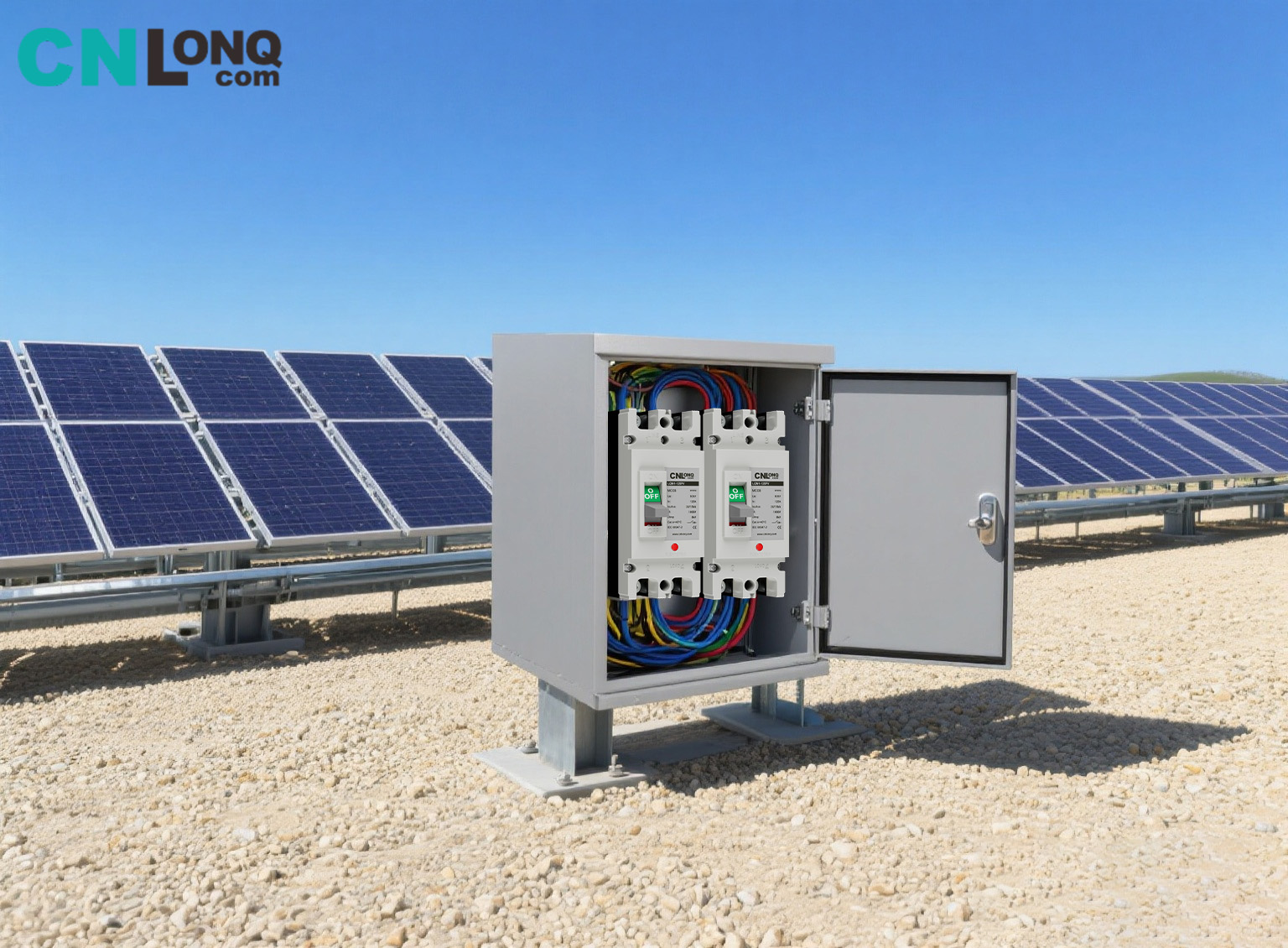

V novém energetickém sektoru je jejich role stejně zásadní. Ve FV systémech jsou MCCB instalovány ve slučovacích boxech a na straně střídače k ​​ochraně výstupních obvodů FV polí; v systémech pro skladování energie střeží bateriové obvody, zabraňují bezpečnostním rizikům, jako je přebíjení a zkratování baterií, a poskytují ochranu pro aplikaci čisté energie.

Dokonce i v civilních vysoce výkonných scénářích, jako jsou vily a velké rezidence, mohou MCCB poskytnout spolehlivou ochranu pro vysoce výkonné domácí spotřebiče, jako jsou centrální klimatizace, elektrické ohřívače vody a systémy na čištění vody v celém domě, čímž řeší problém nedostatečného jmenovitého proudu v běžných jističích.

V. Hlavní výhody: Proč jsou MCCB „preferovanou volbou“?

Ve srovnání s jinými ochrannými zařízeními mají MCCB výrazné výhody – klíčový důvod pro jejich široké použití.

Silná přizpůsobivost prostředí je hlavním vrcholem. Izolovaný plastový kryt s vysokou pevností odolá nepříznivým podmínkám, jako jsou vysoké teploty, nízké teploty, vlhkost a UV záření. Ať už ve venkovních fotovoltaických elektrárnách nebo v suterénních distribučních místnostech, MCCB mohou fungovat stabilně a je méně pravděpodobné, že stárnou nebo selžou kvůli faktorům prostředí.

Vysoká spolehlivost se odráží v přesnosti hlavních komponent. Klíčové části, jako jsou spouštěcí jednotky, si udržují stabilní přesnost a existuje jen malé riziko nesprávné funkce nebo selhání ochrany během dlouhodobého používání, což zajišťuje nepřetržitou ochranu bezpečnosti obvodu.

Snadná obsluha a údržba snižuje práh použití. Díky kompaktní konstrukci a střední velikosti lze MCCB přímo integrovat do různých zařízení pro rozvod energie bez složitých nástrojů během instalace. Každodenní údržba vyžaduje pouze pravidelné kontroly poškození krytu nebo uvolněné kabeláže a každoroční ruční test „vypínacího tlačítka“ – není nutná častá výměna součástí, což výrazně snižuje náklady na provoz a údržbu.

Kromě toho dobrá rozšiřitelnost umožňuje MCCB přizpůsobit se inteligentním potřebám. Přidáním pomocných kontaktů a poplachových modulů lze realizovat funkce, jako je vzdálené monitorování a signalizace poruch, splňující požadavky inteligentního řízení v moderních energetických distribučních systémech.

VI. Použití a údržba: Zajištění dlouhodobého fungování „Guardian“.

Aby si jističe udržely stabilní výkon po dlouhou dobu, je nezbytné standardizované používání a pravidelná údržba.

Je vyžadováno přísné dodržování instalačních norem. Při zapojování musí být svorky utaženy, aby nedošlo k přehřátí způsobenému špatným kontaktem; živé vodiče, nulové vodiče a zemnící vodiče musí být správně připojeny. Obrácení polarity může způsobit neúčinnost ochranné funkce a vytvořit potenciální bezpečnostní rizika.

Denní údržba by se neměla zanedbávat. Každé čtvrtletí se doporučuje zkontrolovat, zda není kryt poškozen, praskliny a uvolněné svorky. Každý rok ručně stiskněte „vypínací tlačítko“ a otestujte, zda ochranná funkce funguje normálně – pokud tlačítko nespustí vypnutí, je nutná včasná kontrola nebo výměna.

Současně je třeba mít na paměti tabu výměny: po vypnutí způsobeném poruchou neresetujte jistič naslepo. Nejprve zjistěte příčinu poruchy (např. přetížené zařízení nebo zkratová místa na lince) a resetujte ji až po odstranění poruchy. Pokud jistič opakovaně vypíná nebo je poškozen kryt, měl by být okamžitě vyměněn, i když není zjevné vnější poškození – „chybný provoz“ není povolen, protože může vést k bezpečnostním nehodám v důsledku stárnutí zařízení.

Od základní struktury po základní funkce, od výběru parametrů až po praktickou aplikaci, MCCB vytvářejí pevnou „bezpečnostní bariéru“ pro nízkonapěťové rozvodné systémy. Jejich správné pochopení a používání lépe zajistí bezpečnost obvodů a poskytne silnou podporu pro stabilní provoz výroby a každodenní život.
