Jaké jsou scénáře použití slučovačů DC?

Princip fungování aslučovací skříňprimárně zahrnuje zapojení a ochranu obvodu. Když fotovoltaické moduly generují stejnosměrný proud, jsou připojeny ke vstupnímu portu slučovače pomocí kabelů. Obvody ve slučovacím boxu slučují a distribuují toto stejnosměrné napájení a poté vydávají kombinovaný stejnosměrný proud do invertoru nebo jiného zařízení. Během procesu slučování monitoruje slučovač parametry, jako je proud, napětí a výkon pro každý fotovoltaický řetězec, a implementuje ochranná zařízení pro zkrat, zpětné připojení a nadproud.

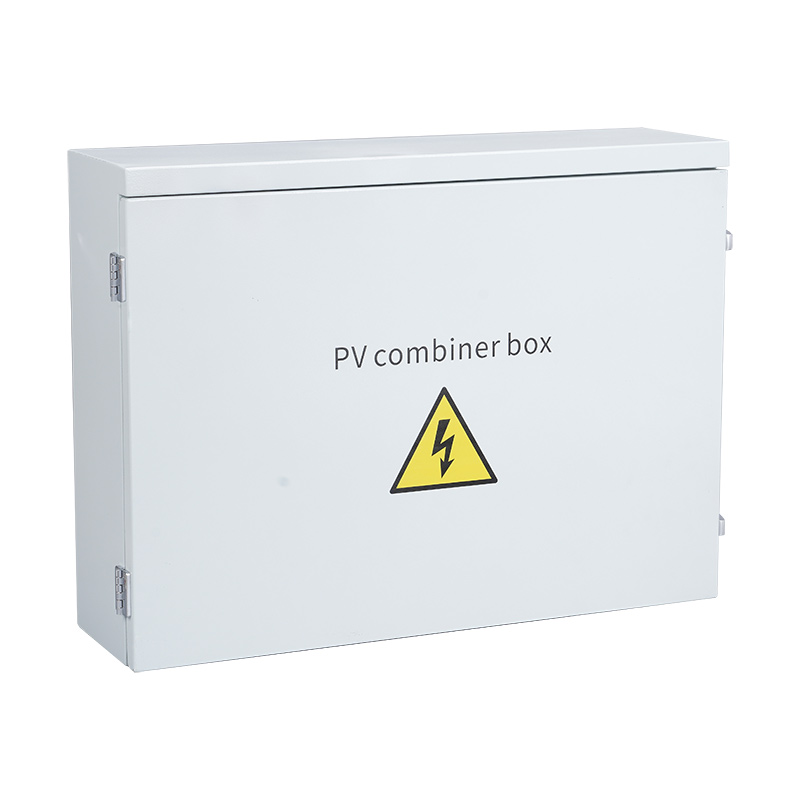

1. DC slučovač

Toto kombinuje víceDCproudy generované solárním polem na vstup střídače. Pro snížení dopadu na síť a zabránění poškození střídače v důsledku nadměrného napětí se typicky používá vícekanálové paralelní připojení. Na základě rozsahu vstupního stejnosměrného napětí střídače je určitý počet FV modulů stejných specifikací zapojen do série a tvoří řetězec FV modulů. Tyto řetězce jsou poté připojeny ke slučovacímu boxu ochrany před bleskem FV pole. Výstup je pak veden přes bleskojistku a jistič, což usnadňuje připojení k dalším střídačům.

2. Slučovač AC

Používá se pro fotovoltaické systémy na výrobu energie složené z stringových střídačů a instaluje se mezi AC výstupní stranu střídače a síťový přípojný bod/zátěž. Je vybaven vstupními jističi, výstupními jističi, AC bleskojistkami a volitelnými inteligentními monitorovacími přístroji (monitorování napětí, proudu, výkonu, elektrické energie a dalších signálů systému). Jeho hlavní funkcí je kombinovat výstupní proudy více střídačů a chránit je před poškozením ze strany/zátěže připojení AC sítě. Slouží jako odpojovací bod výstupu střídače, zlepšuje bezpečnost systému a chrání bezpečnost personálu instalace a údržby.

Poznámky k elektrické instalaci slučovací skříně

(1) Obsluhovat a připojovat vodiče mohou pouze profesionální elektrotechnici; provoz a zapojení musí odpovídat příslušným normám země a místní oblasti;

(2) Před instalacíslučovací skříň, použijte megaohmmetr k provedení testu izolace na vnitřních součástech.

(3) Uspořádání a rozmístění součástí v krabici by mělo odpovídat ustanovením příslušných předpisů a mělo by zajistit požadavky na uvedení do provozu, provoz, údržbu, kontrolu a bezpečný provoz.

(4) Vstup a výstup nelze zapojit obráceně.

(5) Po připojení odbočné krabice ochrany před bleskem FV k systému výroby elektřiny FV by měla být zemnící svorka krabice ochrany před bleskem spolehlivě připojena k zemnícímu vodiči ochrany před bleskem nebo přípojnici.

(6) Při připojování externí kabeláže se ujistěte, že jsou šrouby utaženy, aby se kabeláž neuvolnila.

(7) Neblednoucí schéma systému a nezbytná schémata sekundárního zapojení by měla být pevně připevněna uvnitř krabice nebo na dveřích skříně.

(8) Pro kabeláž by měly být použity kabely zpomalující hoření. Měly by být uspořádány úhledně, krásně a bezpečně instalovány, aby byl zajištěn dobrý kontakt.
