PV kombinovaná box 2 v 1 Out DC500V

CNLONQCOM IP65 PV kombinovaná box 2 v 1 Out DC500V s jističem a přepěťovou ochranou a pojistkou pro venkovní solární panel DC systémy, RV, domy, lodě
● Jmenovité napětí: DC500V
● Jmenovitý proud: 6/10/16/20/25/32/40/50/63A
● Řetězec: 2in 1out
● Maximální vstupní proud na řetězec: 6/10/16/20/25/30A
● Maximální výstupní proud na řetězec: 6/10/16/20/25/32/40/50/63A
● Konektor: MC-4 nebo PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Housový materiál: PC+ABS
● Certifikát: CE, IP65, ROHS, ISO9001

Modelka:LQX H2/1B.8 DC500V

Odeslat dotaz

Popis výrobku

Technické údaje
Model	LQX H2/1B.8 DC500V
Typ	MCB a SPD a FUSE
Řetězec	2 v 1 ven
Jmenovité napětí UE (V)	DC500
Maximální vstupní proud na řetězec (a)	6/10/15/20/25/30 Volitelné
Maximální výstupní proud na řetězec (a)	16/16/20/25/32/40/50/63/80/100/125 Volitelné
Osvědčení o kvalitě	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
norma	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniaturní jistič (MCB)		Protector přepětí (SPD)
Stupeň s hodnocením snímku (A)	63/125	In (8/20) USA (KA)	20
Hodnocený proud v (A)	16/16/20/25/32/40/50/63/80/100/125 Volitelné	IMAX (8/20) USA (KA)	40
Jmenovité napětí UE (V)	DC500	Jmenovité napětí UE (V)	DC500
Jmenovité izolační napětí UI (V)	DC1000	Úroveň ochrany napětí (KV)	2.0
Impulse odolávat napětí uimp (KV)	4	Poláci	2p
Pruhová kapacita ICU (KA)	6	Housový materiál	Pa
LCS LCS (LCU)	75%	Tloušťka čipu (mm)	6
Typ křivky	C	POJISTKA
Poláci	2	Hodnocený proud v (A)	6/10/15/20/25/30 Volitelné
Režim zapojení	Žádná polarita, nahoře dovnitř a dole ven nebo dole dovnitř a nahoře	Jmenovité napětí UE (V)	DC1000
Housový materiál	Pa	Poláci	2p
Materiál vodiče	Měď	Velikost pojistky (mm)	10*38
Mechanický život (maxtmes)	20000	Housový materiál	Pa
Elektrická život (maxtesimes)	6000	Prostředí
Předinstalovaný PV kabel		Provozní teplota	-25 ℃ až +60 ℃
Průměr kabelu	4 ~ 25 mm	Vlhkost	≤ 95%
Maximální napětí (V)	1000 ~ 2000	Nadmořská výška	2000m
Maximální proud (a)	10 ~ 200	Instalace	Montáž na zeď
Pouzdra
Materiál	PC+abs
Úroveň ochrany	IP65
Úroveň ochrany dopadu	IK10
Vstupní nebo výstupní konektor	PG nebo PV konektory

PV kombinovaná box

● 2 v 1 Out ● DC 500V ● 6 ~ 125a

IP65

Ochrana blesku
Nadměrné napětí
Nadpřirozené
Zkrat
Ochrana
IP65 vodotěsná
Měděný vodič
Plug-and-play
Nepřipravené řešení

VELIKOST

LWH: 215250100 (mm)

Mechanicky upgradovaný proces krimpování pro klid

Tip:
Instalalace konektorů MC-4 bude mít předinstalované kabely, PG konektory nemají
②Pre připojený kabel ve výchozím nastavení podle jmenovitého průměru proudu 4 ~ 20 mm²změnit nebo podle požadavků zákazníka

Pevné balení

zaručit výměnu poškozeného zboží

1Produkt ve vnitřní krabici

3 vrstvy zesíleného papíru Kraft

2Outter Box

5ply zvlněné extra tvrdé

3Dodání

Rychlá zásilka

Model	Řetězec	Vnitřní krabice (PCS/CM)	Outter Box (CM)	Montáž (PCS)	G.W. (KGS)
LQX 2/1B.8 DC500V	2 v 1 ven	1/26,82214	482849	6	13

Plně certifikováno

Výrobci značkových zdrojů s vysokou kvalitou a nízkou cenou

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77

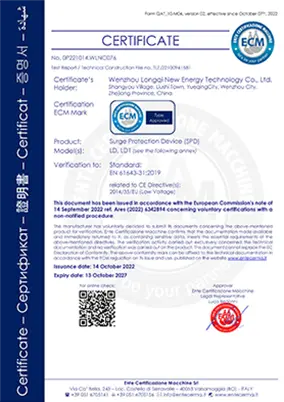

SPD:OP221014.WLNC076
KRABICE:ZRC2312055XY-LVD-C1
POJISTKA:OP221014.WLNCO75
Konektor:SP1001GZ2204569

Tip: Kontaktujte nás pro více certifikátů

Nainstalovat a zapojení

Instalace

1. Perforace

Řezání otvorů ve zdi vrtákem a vkládání expanzních trubek.

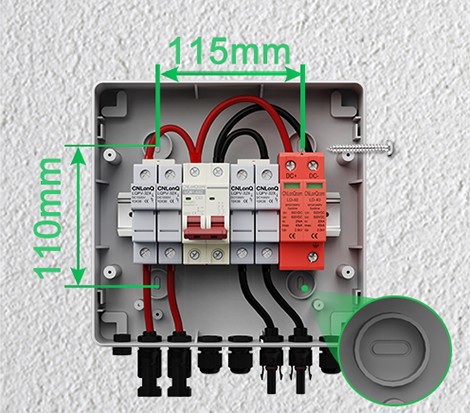

2. Zobrazení montáže

Namontujte krabici ke zdi šrouby skrz tyto čtyři otvory.

Zapojení 2 v 1 ven

Podrobnosti o produktu

Vodotěsná třída IP65

Po několika simulačních vodotěsných testech,
Chcete -li zajistit, aby produkt splňoval úroveň politiky IP65

PLAMEN
Retardant

Nehořlavý
UV RESISTANT
PC+ABS SHELL

Skořápka je vyrobena z materiálu PC+ABS,
nebojí se slunečního světla.
ODOLAT
Teplo a studené

Normální provoz při -25 ° C ~+60 ° C

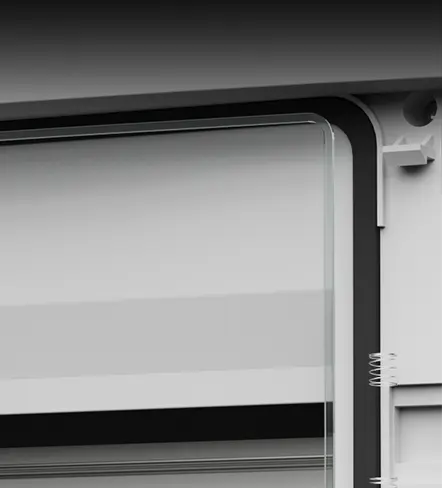

VODOTĚSNÝ
Těsnění

Dvě vodotěsná těsnění uvnitř
a venku
Plug-and-play

Vybaveno konektory PV nebo PG
pro rychlé připojení
Montáž na zeď

Pevně namontované na všech čtyřech rozích,
pevné a nespadnutí

DC jistič

Jmenovité napětí	DC 500V
Hodnocený proud	10 ~ 125a
Pól	2p
Norma	IEC 60947-2
Certifikáty	CE

Ochránci přepětí DC

Jmenovité napětí	DC 500V
Vypouštěcí proud	20 / 40KA
Pól	2p
Norma	IEC 61643-31
Certifikáty	CE

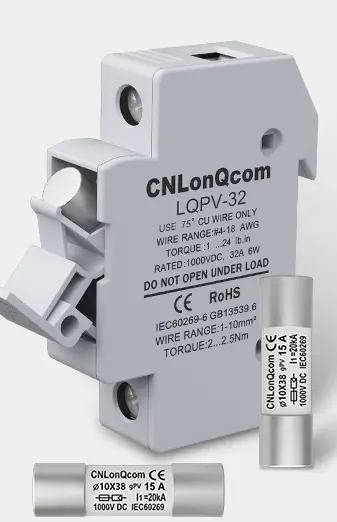

DC Fuse

Jmenovité napětí	DC 1000V
Hodnocený proud	6-30a
Velikost pojistky	10*38 mm
Norma	IEC 60269-6
Certifikáty	CE

Aplikační scénáře10

Plastová kombinovaná krabice PV série CNLONQCOM HA Série HA 2 v 1 Out DC500V má vodotěsné pouzdro PC+ABS s uzavřenou konstrukcí, ochranou přetížení, ochranou zkratu, ochranou proti přepětí, prachem, vlhkostí a ochranou blesku.

Vnitřní komponenty HA řady Plastové PV kombinované krabice 2 v 1 Out DC500V jsou 2p MCB, 2p SPD a 2P pojistky, které jsou vyrobeny ze Shell PA.

Moduly SPD a pojistkové jádra lze rychle vyměnit bez odstranění krytu po poškození.

Plastová PV kombinovaná krabice CNLONQCOM HA řada HA řady 2 v 1 Out DC500V se používají hlavně pro ochranu PV systémů a často se používají v systémech připojených k mřížce nebo mřížce. Jako jsou PV panely, RV, loď, venkovní PV, domácnost atd.

PV Combiner Box 2 v 1 Out DC500V účinně chrání střídače a solární panely před poškozením a vysílá od ohně.
