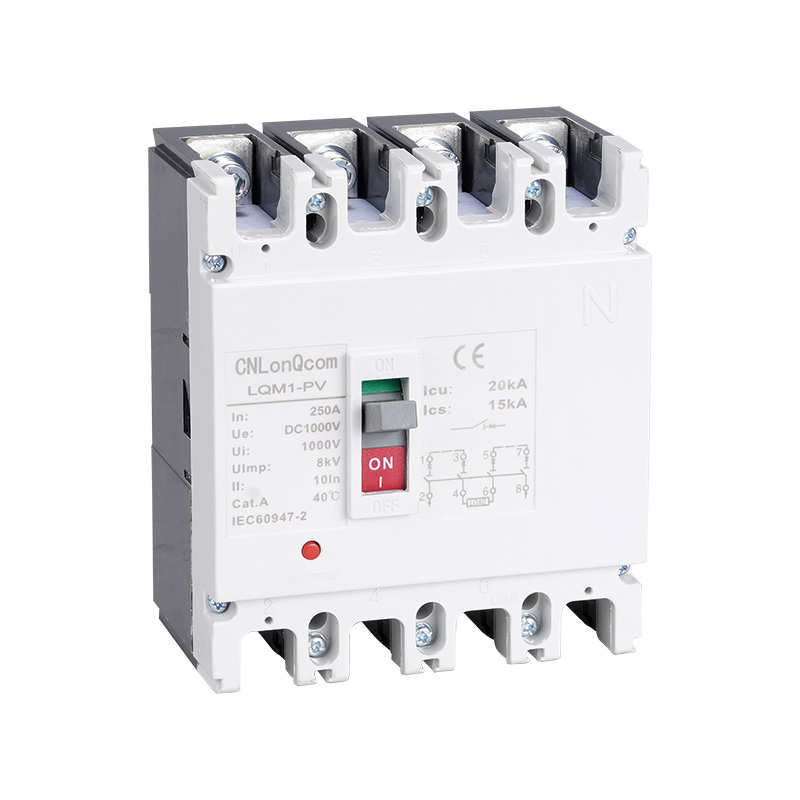

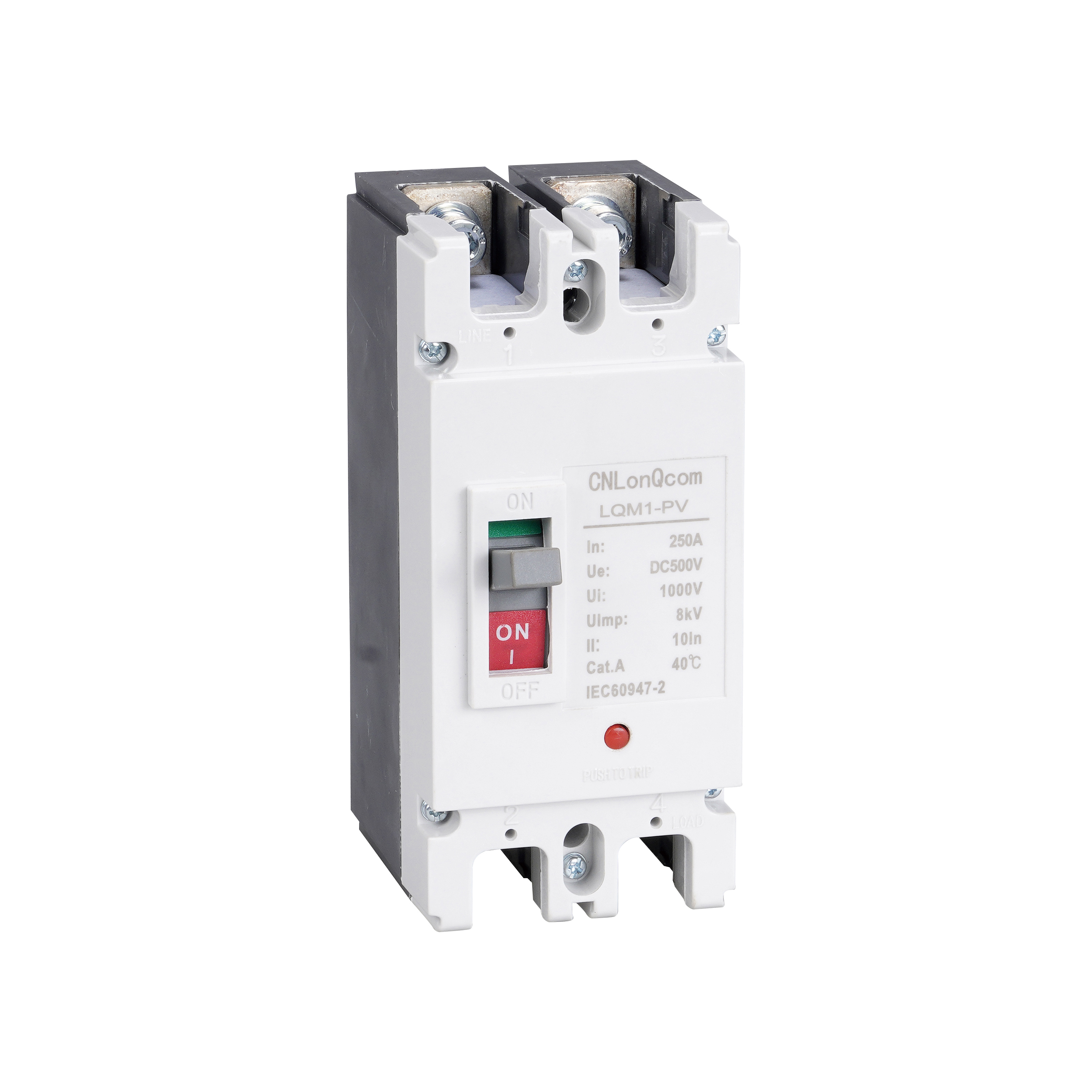

DC jistič

Kvalitní stejnosměrné tvarované jističe se používají pro nadproudovou ochranu a ovládání v solárních fotovoltaických bateriových akumulačních systémech a stejnosměrných obvodech. Jsou k dispozici v různých jmenovitých proudech, jako je 63A, 100A, 125A, 160A, 200A, 225A, 250A, 315A, 400A a 500A.

Modelka:LQM1-PV

Odeslat dotaz

Popis výrobku

CNLonQcom je čínský výrobce specializující se na výrobu DC jističů. Tyto produkty poskytují funkce pro přerušení obvodu, ochranu proti zkratu a ochranu, čímž účinně prodlužují životnost elektrického zařízení.

Jističe 1.DC lisované pouzdro se vyznačují rychlým a přesným přerušením obvodu, ochranou proti zkratu a funkcemi nastavení s dobrým přerušením obvodu a zkratovým výkonem.
2. Chrání elektrická zařízení před poškozením způsobeným přetížením, zkratem nebo jinými elektrickými poruchami.
Jističe 3.DC lisované pouzdro účinně zabraňují poruchám oblouku a tavení.
4. Jsou vyrobeny z vysoce izolačních plastových krytů, které nabízejí vynikající odolnost proti povětrnostním vlivům, odolnost proti korozi a odolnost proti oblouku.
5. Mají spolehlivý kvalitní výkon, zajišťující dlouhodobý spolehlivý provoz.

Tabulka specifikací produktu

Jmenovitý proud v (A)	125:63A,80A,100A,125A; 250:160A,200A,225A,250A; 400: 315A, 400A
Jmenovité provozní napětí Ue (VDC)	1P：DC250V 2P：DC500V 3P：DC750V 4P：DC1000V
Jmenovité izolační napětí Ui (VDC)	DC 1000V
Jmenovité rázové napětí Uimp (kV)	8KV
Maximální vypínací kapacita lcu (kV)	25KV
Typ cesty	Tepelně-magnetické
Okolní teplota (℃)	-20℃〜 70℃
Je to želva	2000 mil
instalace	Opraveno, plug-in
Příslušenství	Pomocný ，Alarm, Spouštěč Ručně ovládaný a elektrický provoz

Schéma zapojení

● Ochranné a izolační vedení
● Zátěž by měla být ≤ DC1000V
Připojení uvažované pro síť, ve které je
střední bod napájecího zdroje je uzemněn
V tomto případě jistič chrání a izoluje zátěž

● Ochranné a izolační vedení
● Zátěž by měla být ≤ DC 1000V
Záporný pól (-) může být uzemněn, ale v obou případech
jistič chrání a izoluje zátěž
