DC jistič

CNLonQcom je továrna v Číně specializovaná na výrobu stejnosměrných jističů. Tyto jističe se používají pro nadproudovou ochranu a ovládání v solárních fotovoltaických bateriových akumulačních systémech a DC obvodech. Jsou k dispozici v různých jmenovitých proudech, jako je 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A a 125A.

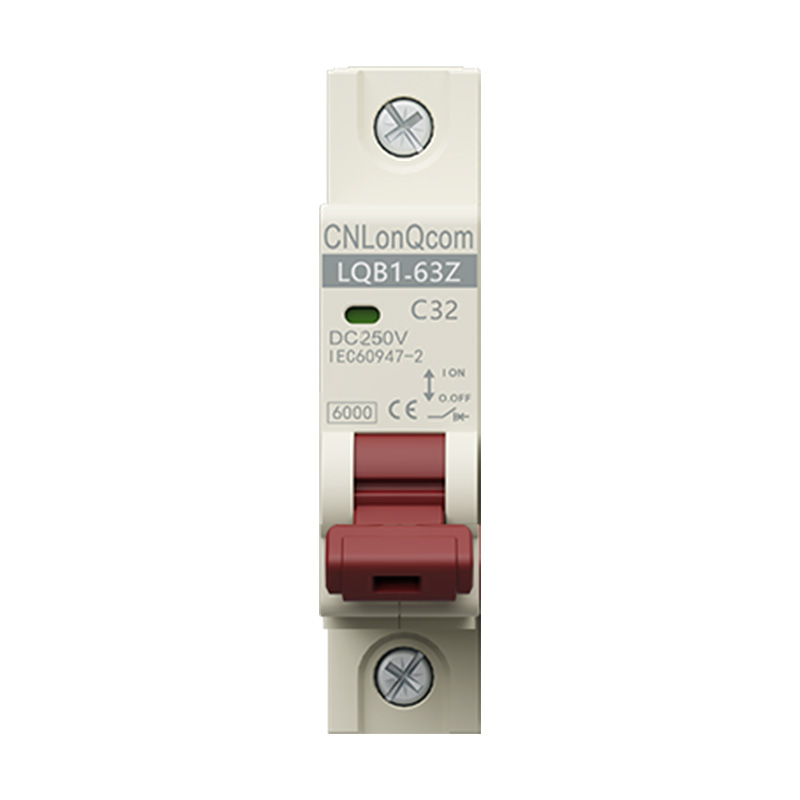

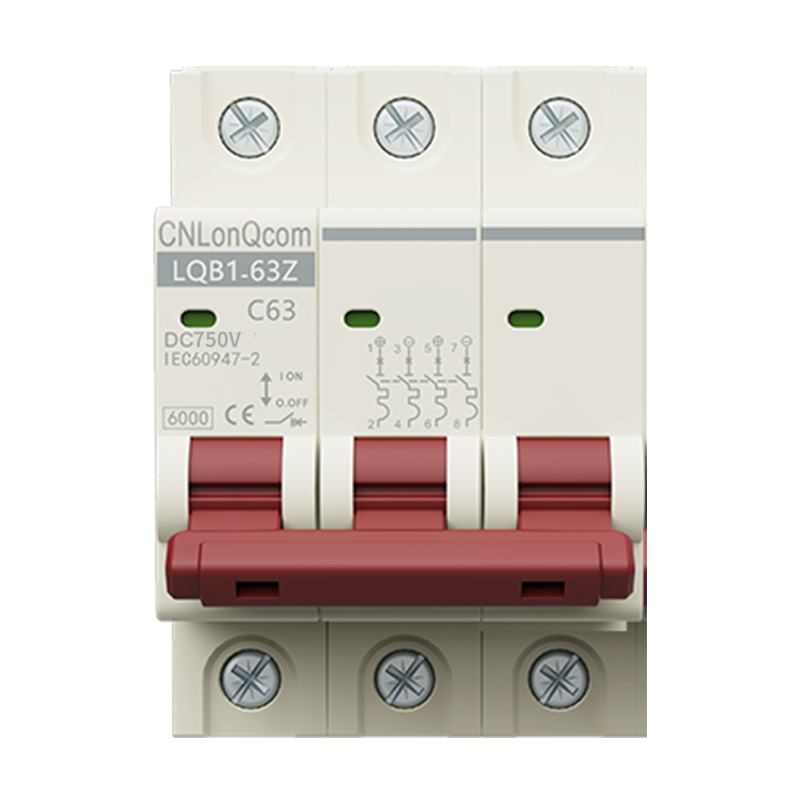

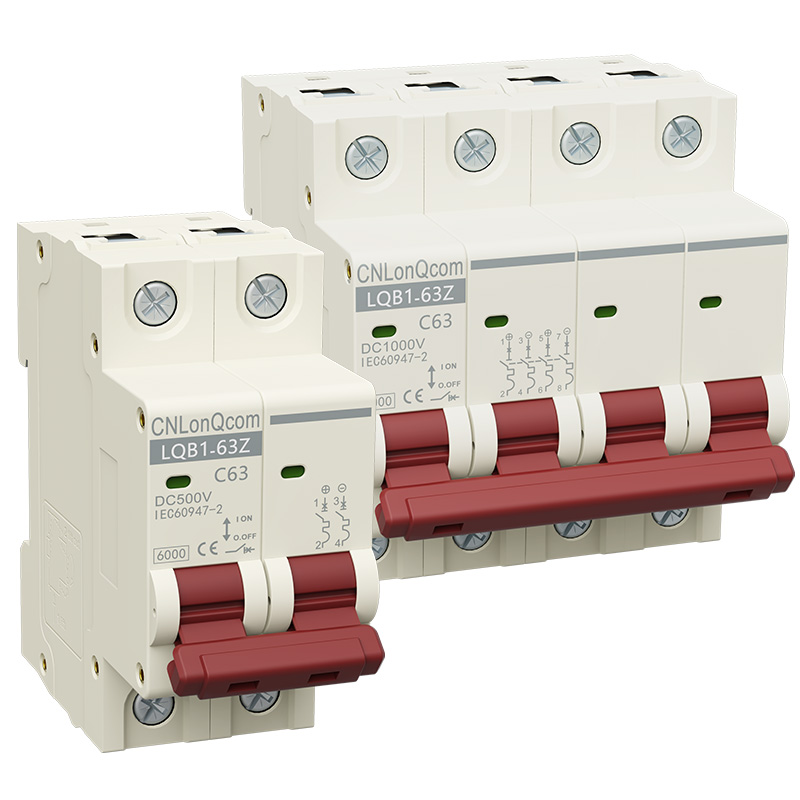

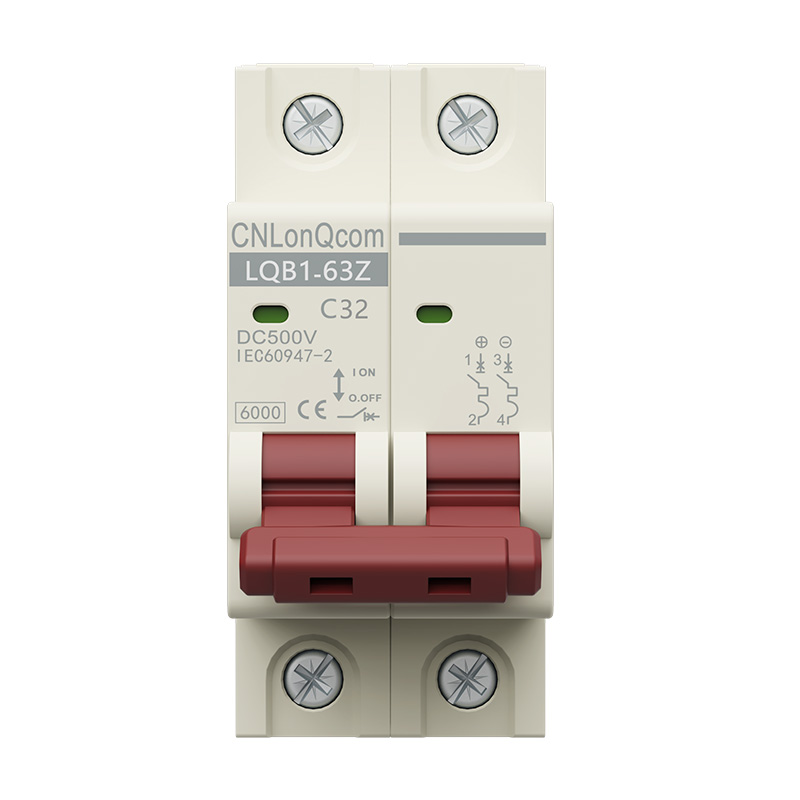

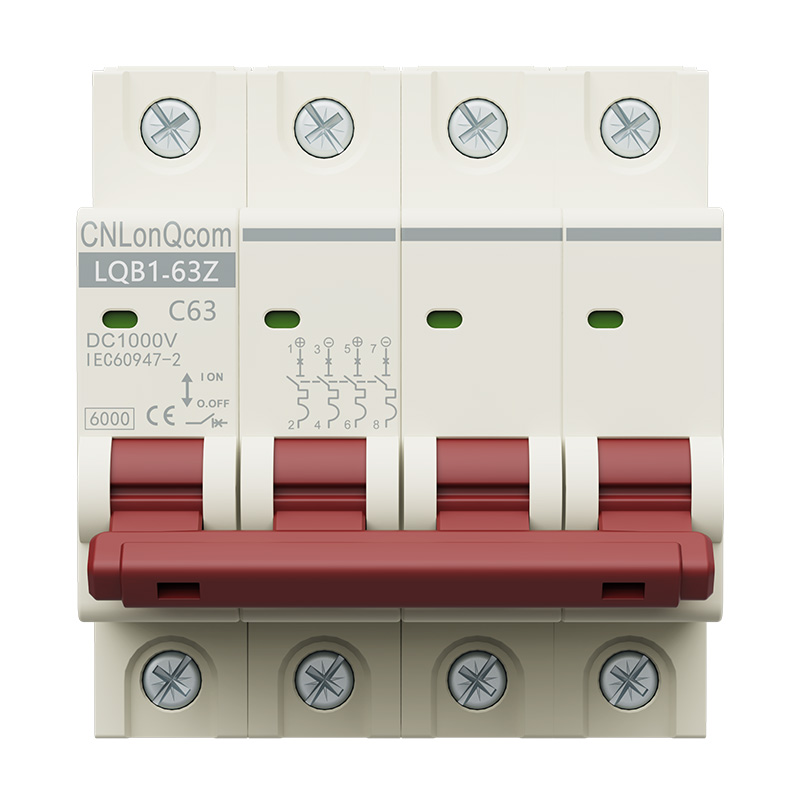

Modelka:LQB1-63Z

Odeslat dotaz

Popis výrobku

Stejnosměrné jističe, které přijímají přizpůsobené, poskytují funkce pro přerušení obvodu, ochranu proti zkratu, nastavení a ochranu, čímž účinně prodlužují životnost elektrického zařízení.

Chrání elektrická zařízení před poškozením způsobeným přetížením, zkratem nebo jinými elektrickými poruchami.
Jističe 1.DC účinně zabraňují vzniku obloukových poruch a tavení.
2. Pomáhají předcházet poruchám elektrického topení.
3. Vhodné pro extrémní prostředí v rozmezí od -40 stupňů Celsia do 80 stupňů Celsia.
4. Vybaveno krytem IP65 odolným vůči UV záření pro venkovní instalace.

Tabulka specifikací produktu

Jistič řady LQB1-63Z		LQB1-63Z
Jmenovitý proud rámu (A)		63
		Elektrický výkon
Jmenovité provozní napětí Ue (V DC)		1P：DC250V 2P：DC550V 3P：DC750V 4P：DC1000V
Jmenovitý proud v (A)		6-10-16-20-25-32-40-50-63
Jmenovité izolační napětí Ui (V DC)		800V
nárazové napětí Uimp (kV)		4
Maximální vypínací kapacita lcu (kA)		6	6	6	6
Spustit vypínací kapacitu lcs (%lcu)		75 %	75 %	75 %	75 %
Typ křivky		C
Typ výletu		Tepelně-magnetické
Mechanické	Skutečná průměrná hodnota	20000
	Standardní hodnota	8500
Elektrický	Skutečná průměrná hodnota	2500
	Standardní hodnota	1500
		Ovládání a indikace
Spouštěč (SHT)		Volba
Podpěťová spoušť (UNT)
Pomocný kontakt (AX)
Kontakt alarmu (AL)
		Připojení a instalace
Kapacita kabeláže (mm2)		V ≤ 32A,1~25mm2,1 ≥ 40A,10~35mm2
Okolní teplota (℃)		-90
Nadmořská výška		≤ 2000
Relativně zvlhčit		≤ 95 %
Úroveň znečištění		3
Instalační prostředí		Žádné zjevné otřesy a vibrace
Kategorie instalace		Třída Ⅲ
Instalace		Standardní lišta DIN
