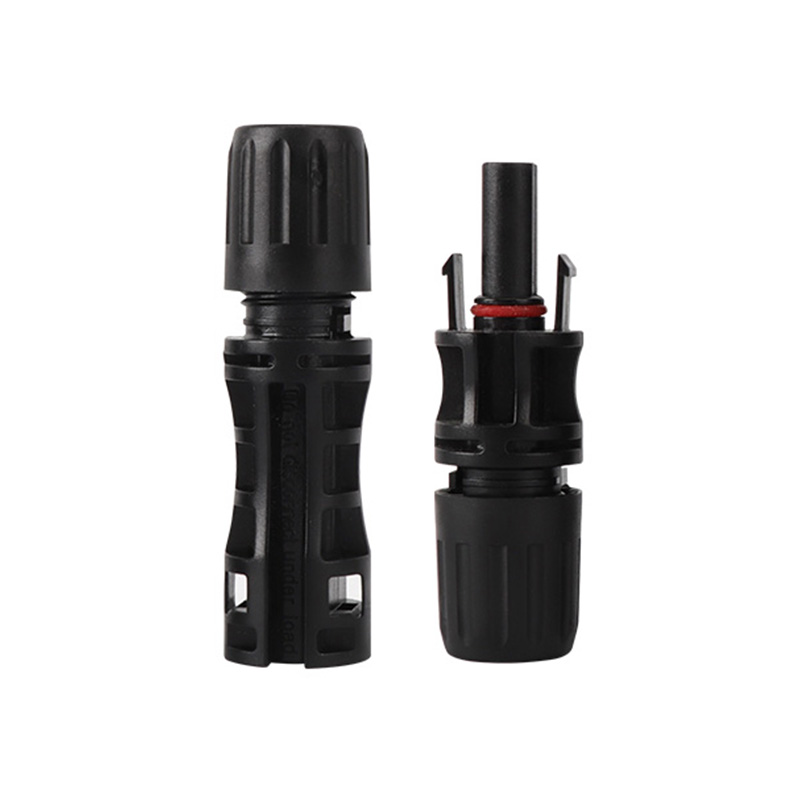

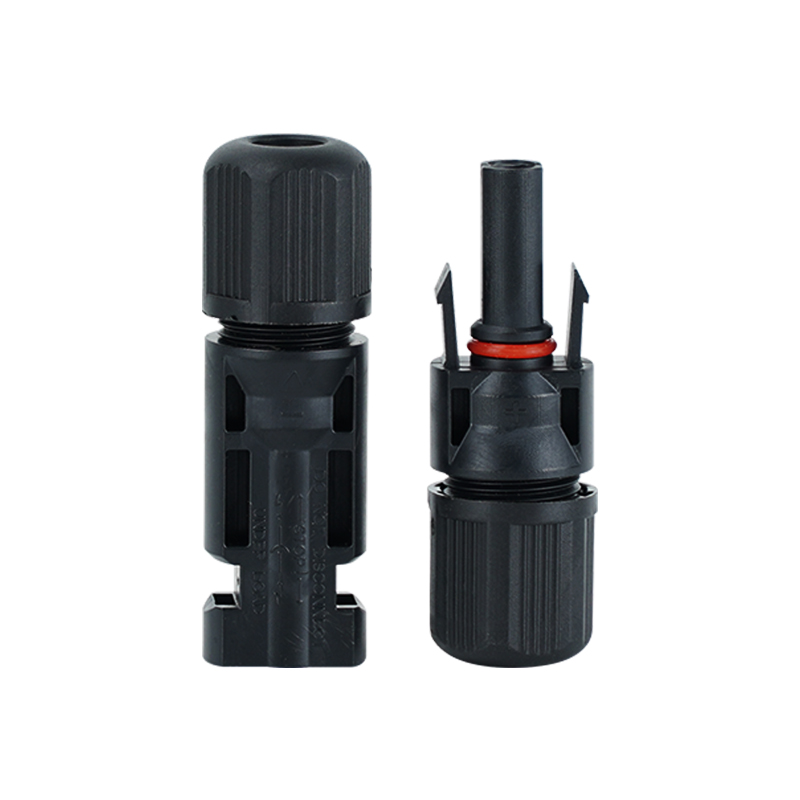

CNLonQcom je čínská továrna specializující se na velkoobchodní výrobu solárních konektorů LMC4. Solární konektory LMC4 se primárně používají pro propojování řetězců solárních článků a nabízejí vynikající elektrický a mechanický výkon. Jsou navrženy pro jmenovité napětí 1000V a 1500V, s dostupnými jmenovitými proudy 30A, 45A a 60A.
Systém konektorů | Φ2,5 mm; Φ4 mm; Φ6 mm |
Jmenovité napětí | 1000 V DC |
Jmenovitý proud | 30A (2,5 mm24 mm2; 6 mm2; 14AWG; 12AWG; 10AWG) 45A (4 mm2; 6 mm2; 12AWG; 10AWG) |
Zkušební napětí | 6 kV (50 Hz, 1 min.) |
Rozsah okolních teplot | -40℃ ...+90℃ (IEC) -40℃ ...+75℃ (UL) |
Horní mezní teplota | +105 ℃ (IEC) |
Stupeň ochrany, spárováno | IP67 |
nepářený | IP2X |
Kontaktní odpor konektorů | 0,5 mΩ |
Bezpečnostní třída | Ⅱ |
Kontaktní materiál | Messing,verzinnt Slitina mědi, pocínováno |
Izolační materiál | PC/PPO |
Uzamykací systém | Snap-in |
Třída plamene | UL-94-Vo |
Test solnou mlhou, stupeň závažnosti 5 | IEC 60068-2-52 |
Systém konektorů | Φ2,5 mm; Φ4 mm; Φ6mm, Φ10mm |
Jmenovité napětí | 1500 V DC |
Jmenovitý proud | 30A (2,5 mm24 mm2; 6 mm2; 14AWG; 12AWG; 10AWG) 45A (4 mm2; 6 mm2; 12AWG; 10AWG) 60A (10 mm2; 8AWG) |
Zkušební napětí | 6 kV (50 Hz, 1 min.) |
Rozsah okolních teplot | -40℃ ...+90℃ (IEC) -40℃ ...+75℃ (UL) |
Horní mezní teplota | +105 ℃ (IEC) |
Stupeň ochrany, spárováno | IP67 |
nepářený | IP2X |
Kontaktní odpor konektorů | 0,5 mΩ |
Bezpečnostní třída | Ⅱ |
Kontaktní materiál | Kontaktní materiál Messing,verzinnt slitina mědi, pocínováno |
Izolační materiál | PC/PV |
Uzamykací systém | Snap-in |
Třída plamene | UL-94-Vo |
Test solnou mlhou, stupeň závažnosti 5 | IEC 60068-2-52 |
Systém konektorů | Φ2,5 mm; Φ4 mm; Φ6mm, Φ10mm |
Jmenovité napětí | 1000 V DC |
Jmenovitý proud | 30A (2,5 mm24 mm2; 6 mm2; 14AWG; 12AWG; 10AWG) 45A (4 mm2; 6 mm2; 12AWG; 10AWG) |
Zkušební napětí | 6 kV (50 Hz, 1 min.) |
Rozsah okolních teplot | -40℃ ...+90℃ (IEC) -40℃ ...+75℃ (UL) |
Horní mezní teplota | +105 ℃ (IEC) |
Stupeň ochrany, spárováno | IP67 |
nepářený | IP2X |
Kontaktní odpor konektorů | 0,5 mΩ |
Bezpečnostní třída | Ⅱ |
Kontaktní materiál | Messing,verzinnt slitina mědi, pocínováno |
Izolační materiál | PC/PPO |
Uzamykací systém | Snap-in |
Třída plamene | UL-94-Vo |
Test solnou mlhou, stupeň závažnosti 5 | IEC 60068-2-52 |
Systém konektorů | Φ2,5 mm; Φ4 mm; Φ6mm, Φ10mm |
Jmenovité napětí | 1000 V DC |
Jmenovitý proud | 30A (2,5 mm24 mm2; 6 mm2; 14AWG; 12AWG; 10AWG) |
Zkušební napětí | 6 kV (50 Hz, 1 min.) |
Rozsah okolních teplot | -40℃ ...+90℃ (IEC) -40℃ ...+75℃ (UL) |
Horní mezní teplota | +105 ℃ (IEC) |
Stupeň ochrany, spárováno | IP67 |
nepářený | IP2X |
Kontaktní odpor konektorů | 0,5 mΩ |
Bezpečnostní třída | Ⅱ |
Kontaktní materiál | Messing,verzinnt slitina mědi, pocínováno |
Izolační materiál | PC/PV |
Uzamykací systém | Snap-in |
Třída plamene | UL-94-Vo |
Test solnou mlhou, stupeň závažnosti 5 | IEC 60068-2-52 |
