PV kombinovaná box 1 v 1 Out DC500V

CNLonQcom IP65 PV Combiner Box 1 in 1 out DC500V/600V/800V with Circuit Breaker and Surge Lightning Protection and Fuse For Outdoor Solar Panel DC Systems, Rv, Homes, Boats
●Rated voltage: DC500V600V/800V
●Rated current: 6/10/16/20/25/32/40/50/63A
●String: 1in 1out
●Maximum input current per string: 6/10/15/20/25/30A
●Maximum output current per string: 6/10/16/20/25/32/40/50/63/80/100/125A
●Connector: MC-4 or PG
●standard: IEC60269-6, IEC60947-2, IEC61643-1
●Housing Material: PC+ABS
●Certificate: CE, IP65, ROHS, ISO9001

Modelka:LQX 1/1B.8H DC500V/600V/800V

Odeslat dotaz

Popis výrobku

Technické údaje
Model	LQX 1/1B.8H DC500V/600V/800V
Typ	MCB a SPD a FUSE
Řetězec	1 v 1 ven
Jmenovité napětí UE (V)	DC500/600/800
Maximální vstupní proud na řetězec (a)	6/10/15/20/25/30 Volitelné
Maximální výstupní proud na řetězec (a)	16/16/20/25/32/40/50/63/80/100/125 Volitelné
Osvědčení o kvalitě	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
norma	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniaturní jistič (MCB)		Protector přepětí (SPD)
Stupeň s hodnocením snímku (A)	63/125	In (8/20) USA (KA)	20
Hodnocený proud v (A)	16/16/20/25/32/40/50/63/80/100/125 Volitelné	IMAX (8/20) USA (KA)	40
Jmenovité napětí UE (V)	DC500/600/800	Jmenovité napětí UE (V)	DC500/600/800
Jmenovité izolační napětí UI (V)	DC1000	Úroveň ochrany napětí (KV)	2.0/2.5
Impulse odolávat napětí uimp (KV)	4	Poláci	2p
Pruhová kapacita ICU (KA)	6	Housový materiál	Pa
LCS LCS (LCU)	75%	Tloušťka čipu (mm)	6
Typ křivky	C	POJISTKA
Poláci	2	Hodnocený proud v (A)	6/10/15/20/25/30 Volitelné
Režim zapojení	Žádná polarita, nahoře dovnitř a dole ven nebo dole dovnitř a nahoře	Jmenovité napětí UE (V)	DC1000
Housový materiál	Pa	Poláci	2p
Materiál vodiče	Měď	Velikost pojistky (mm)	10*38
Mechanický život (maxtmes)	20000	Housový materiál	Pa
Elektrická život (maxtmes)	6000	Prostředí
Předinstalovaný PV kabel		Provozní teplota	-25 ℃ až +60 ℃
Průměr kabelu	6,1 mm	Vlhkost	≤ 95%
Maximální napětí (V)	1500	Nadmořská výška	2000m
Maximální proud (a)	55	Instalace	Montáž na zeď
Pouzdra
Materiál	PC+abs
Úroveň ochrany	IP65
Úroveň ochrany dopadu	IK10
Vstupní nebo výstupní konektor	Konektory PG nebo MC-4

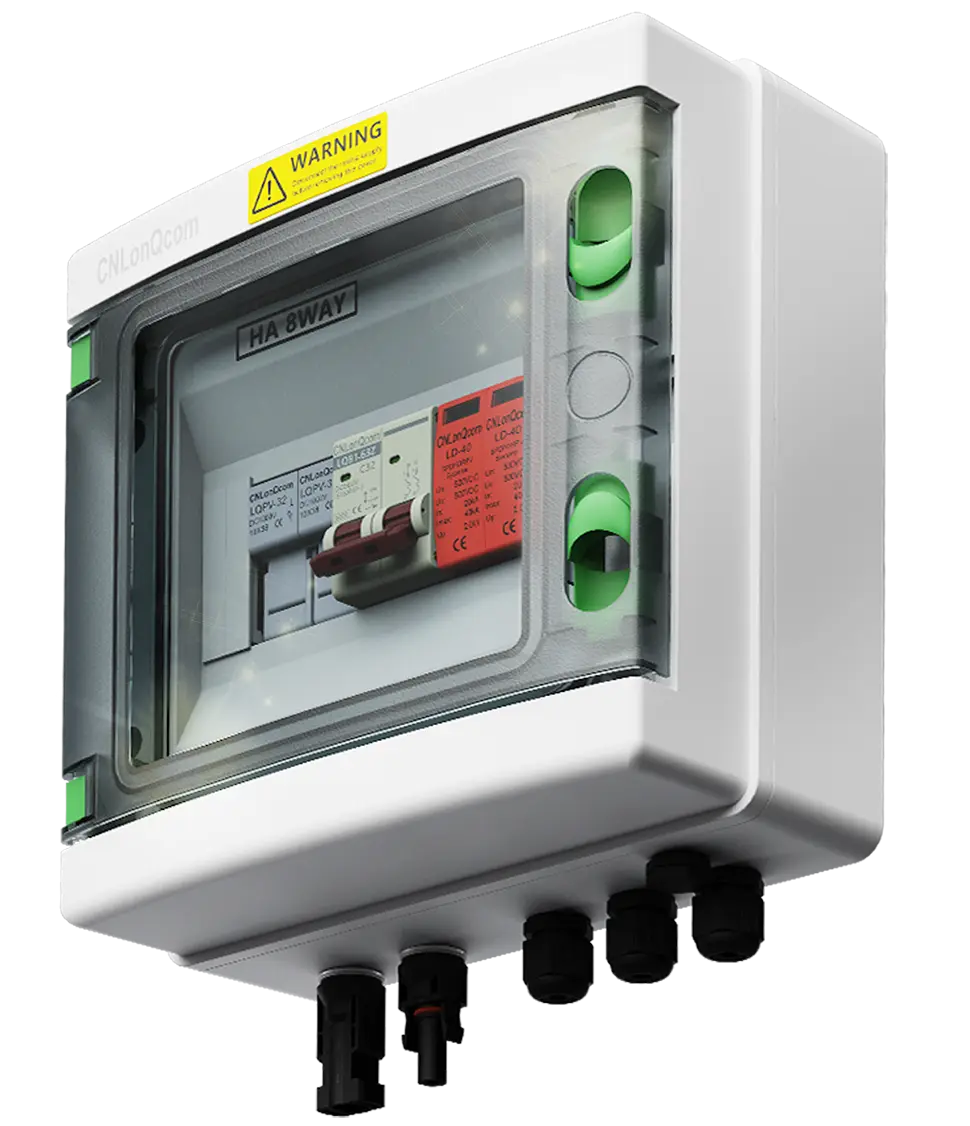

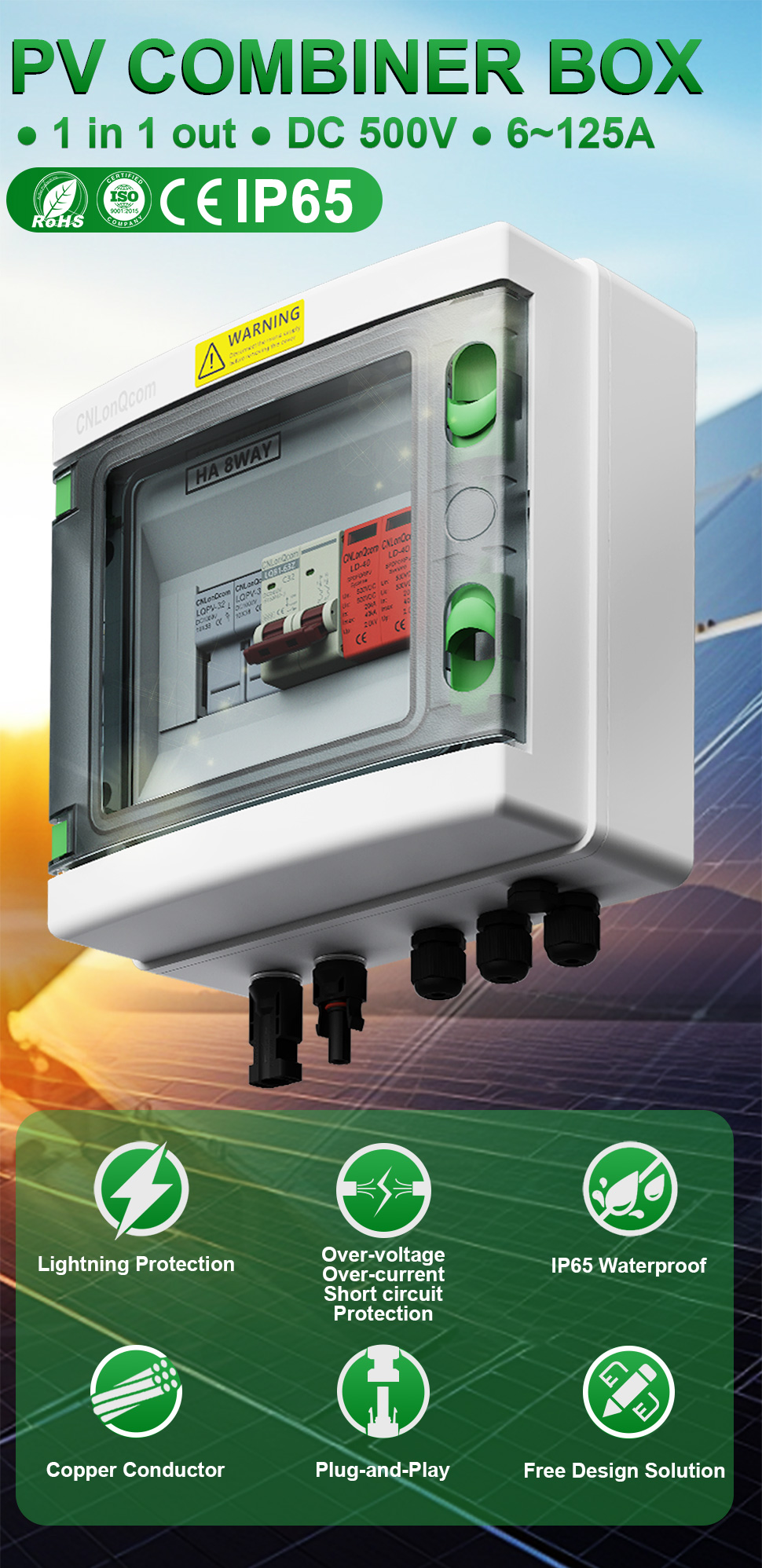

PV kombinovaná box

● 1 v 1 Out ● DC 500V/600V/800V ● 6 ~ 125A

IP65

Ochrana blesku
Nadměrné napětí
Nadpřirozené
Zkrat
Ochrana
IP65 vodotěsná
Měděný vodič
Plug-and-play
Nepřipravené řešení

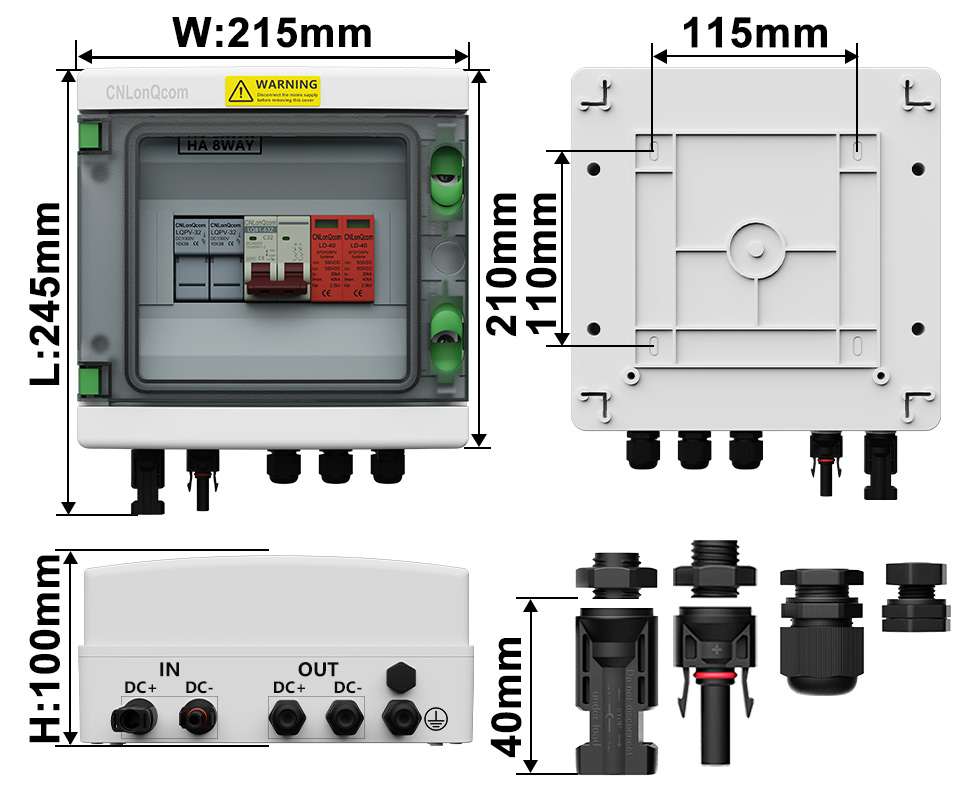

VELIKOST

LWH: 245215100 (mm)

Mechanicky upgradovaný proces krimpování pro klid

Tip:
Instalalace konektorů MC-4 bude mít předinstalované kabely, PG konektory nemají
②Pre připojený kabel ve výchozím nastavení podle jmenovitého průměru proudu 4 ~ 20 mm²změnit nebo podle požadavků zákazníka

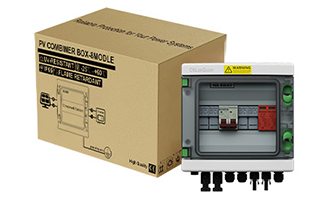

Pevné balení

zaručit výměnu poškozeného zboží

1Produkt ve vnitřní krabici

3 vrstvy zesíleného papíru Kraft

2Outter Box

5ply zvlněné extra tvrdé

3Dodání

Rychlá zásilka

Model	Řetězce	Vnitřní krabice (PCS/CM)	Outter Box (CM)	Montáž (PCS)	G.W. (KGS)
LONQ-40.2-1	2in 1out	1/2610,812	57,527,549,5	20	21

Plně certifikováno

Výrobci značkových zdrojů s vysokou kvalitou a nízkou cenou

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
KRABICE:ZRC2312055XY-LVD-C1
POJISTKA:OP221014.WLNCO75
Konektor:SP1001GZ2204569

Tip: Kontaktujte nás pro více certifikátů

Nainstalovat a zapojení

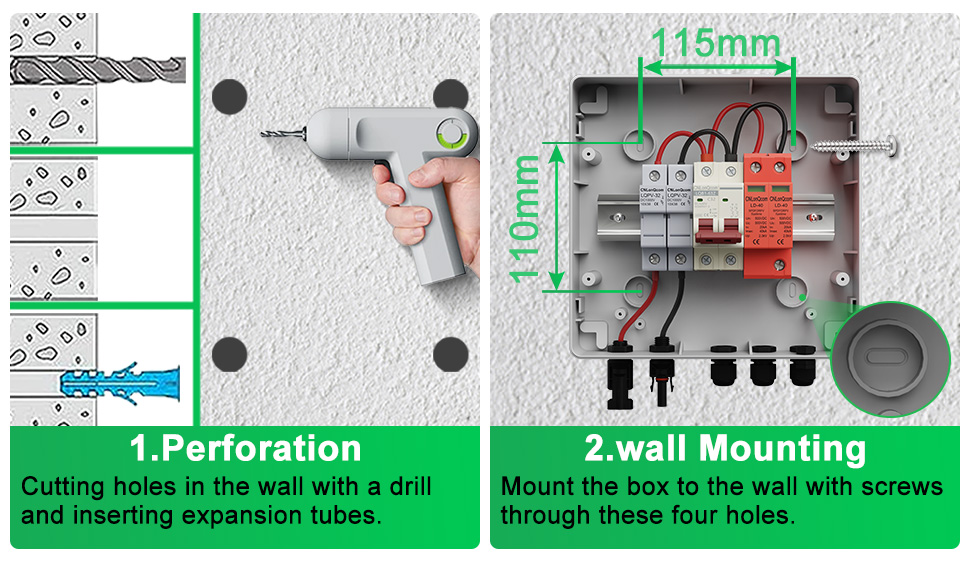

Instalace

1. Perforace

Řezání otvorů ve zdi vrtákem a vkládání expanzních trubek.

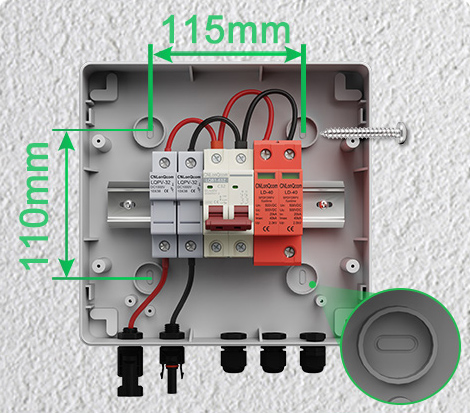

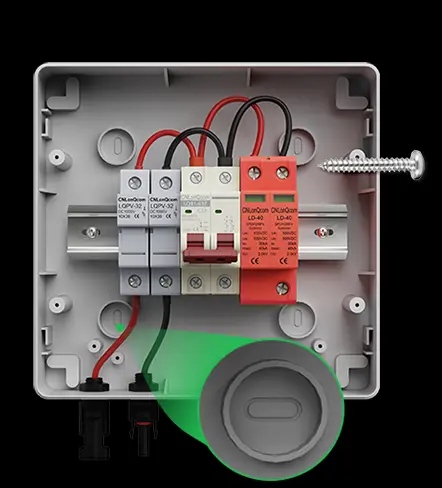

2. Zobrazení montáže

Namontujte krabici ke zdi šrouby skrz tyto čtyři otvory.

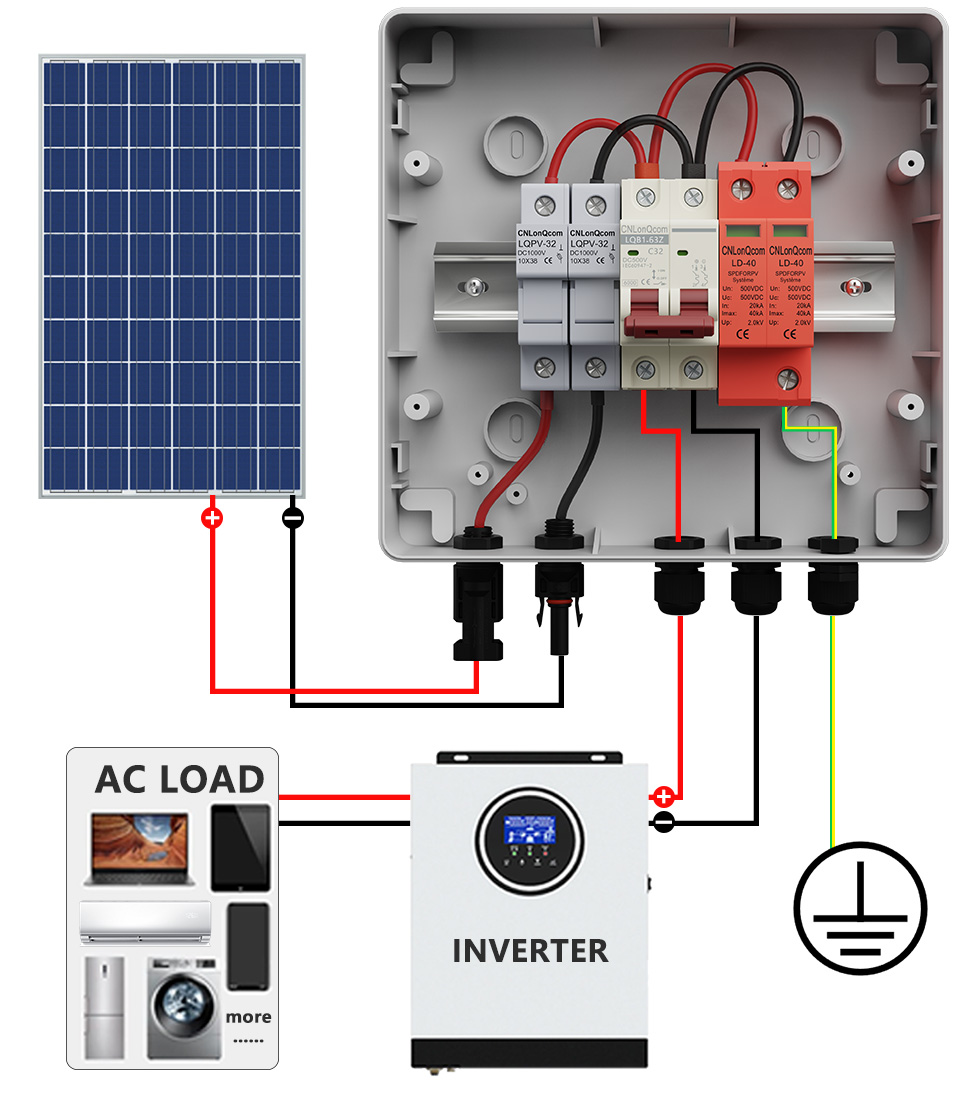

1 z 1 ven zapojení

Podrobnosti o produktu

Vodotěsná třída IP65

Po několika simulačních vodotěsných testech,
Chcete -li zajistit, aby produkt splňoval úroveň politiky IP65

PLAMEN
Retardant

Nehořlavý
Odolný proti UV
PC+ABS Shell

Skořápka je vyrobena z materiálu PC+ABS,
nebojí se slunečního světla.
ODOLAT
Teplo a studené

Normální provoz při -25 ° C ~+60 ° C
VODOTĚSNÝ
Těsnění

Dvě vodotěsná těsnění uvnitř
a venku
Plug-and-play

Vybaveno konektory PV nebo PG
pro rychlé připojení

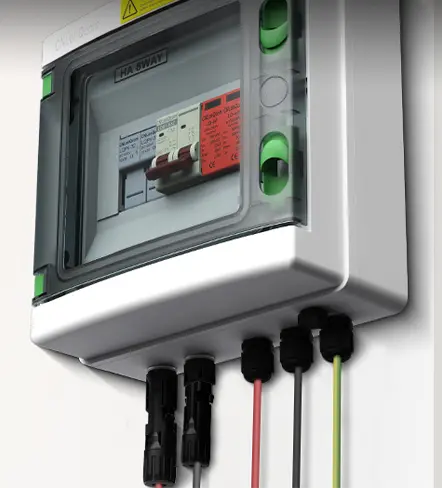

Montáž na zeď

Pevně namontované na všech čtyřech rozích,
pevné a nespadnutí

DC jistič

Jmenovité napětí	DC 500V
Hodnocený proud	10 ~ 125a
Pól	2p
Norma	IEC 60947-2
Certifikáty	CE

Ochránci přepětí DC

Jmenovité napětí	DC 500V
Vypouštěcí proud	20 / 40KA
Pól	2p
Norma	IEC 61643-31
Certifikáty	CE

DC pojistka

Jmenovité napětí	DC 1000V
Hodnocený proud	6-30a
Velikost pojistky	10*38 mm
Norma	IEC 60269-6
Certifikáty	CE

Aplikační scénáře10

CNLONQCOM PLASTOVÁ PV kombinovaná krabice 1 v 1 Out DC500V má PC+ABS vodotěsné pouzdro s uzavřenou konstrukcí,Ochrana přetížení, ochrana zkratu, ochrana přepětí, prach, vlhkost a ochrana blesku.

Vnitřní komponenty HA řady Plastové PV kombinované krabice 1 v 1 Out DC500V/600V/800V jsou2p MCB, 2p SPD a 2p pojistka, které jsou vyrobeny ze Shell PA.

Moduly SPD a pojistkové jádra lze rychle vyměnit bez odstranění krytu po poškození.

Plastová PV kombinovaná krabice CNLONQCOM HA řada HA Série 1 v 1 Out DC500V/600V/800V se používá hlavně pro ochranu PV systémů a často se používají v systémech připojených mimo mřížku nebo mřížku. NapříkladPV panely, RV, loď, venkovní PV, domácnost atd.

PV kombinovaná box 1 v 1 Out DC500V/600V/800Vúčinně chrání střídače a solární panely před poškozením a odesílá od ohně.
