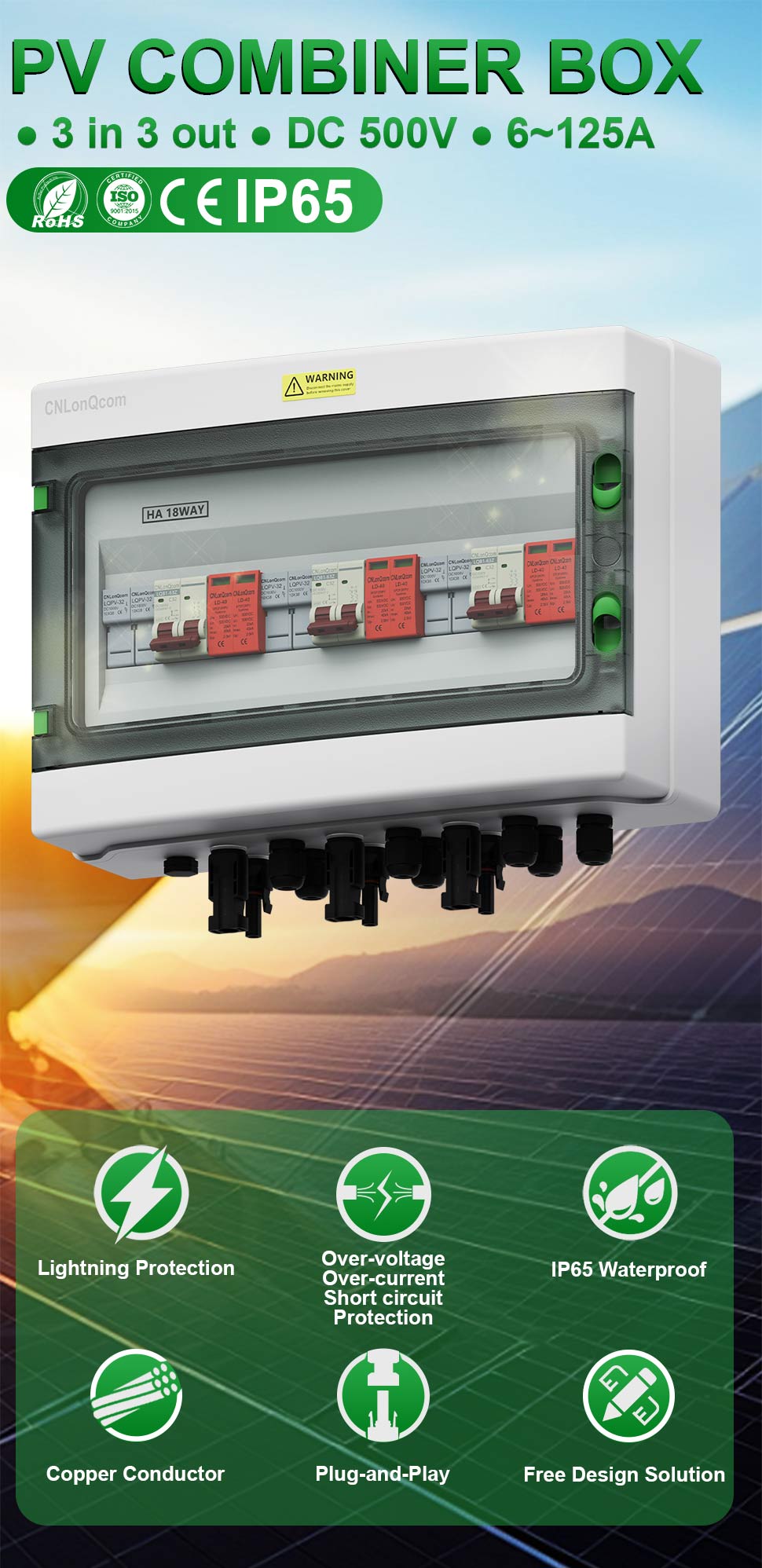

PV kombinovaná box
● 3 v 3 out ● DC 500V/600V/800V ● 6 ~ 125A
IP65
- English
- Español
- Português
- русский
- Français
- 日本語
- Deutsch
- tiếng Việt
- Italiano
- Nederlands
- ภาษาไทย
- Polski
- 한국어
- Svenska
- magyar
- Malay
- বাংলা ভাষার
- Dansk
- Suomi
- हिन्दी
- Pilipino
- Türkçe
- Gaeilge
- العربية
- Indonesia
- Norsk
- تمل
- český
- ελληνικά
- український
- Javanese
- فارسی
- தமிழ்
- తెలుగు
- नेपाली
- Burmese
- български
- ລາວ
- Latine
- Қазақша
- Euskal
- Azərbaycan
- Slovenský jazyk
- Македонски
- Lietuvos
- Eesti Keel
- Română
- Slovenski
- मराठी
- Srpski језик
produkty

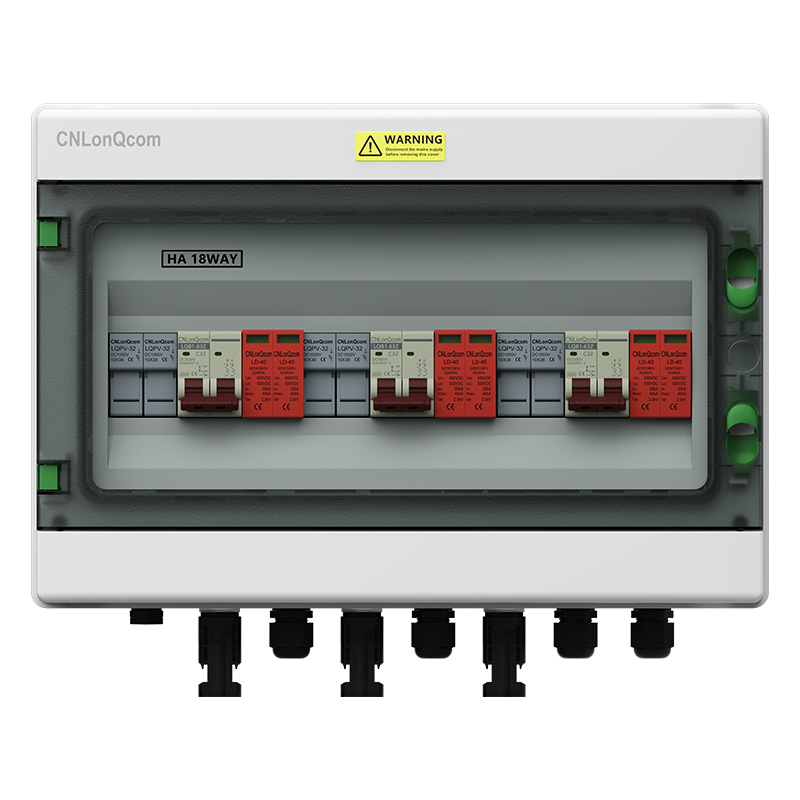

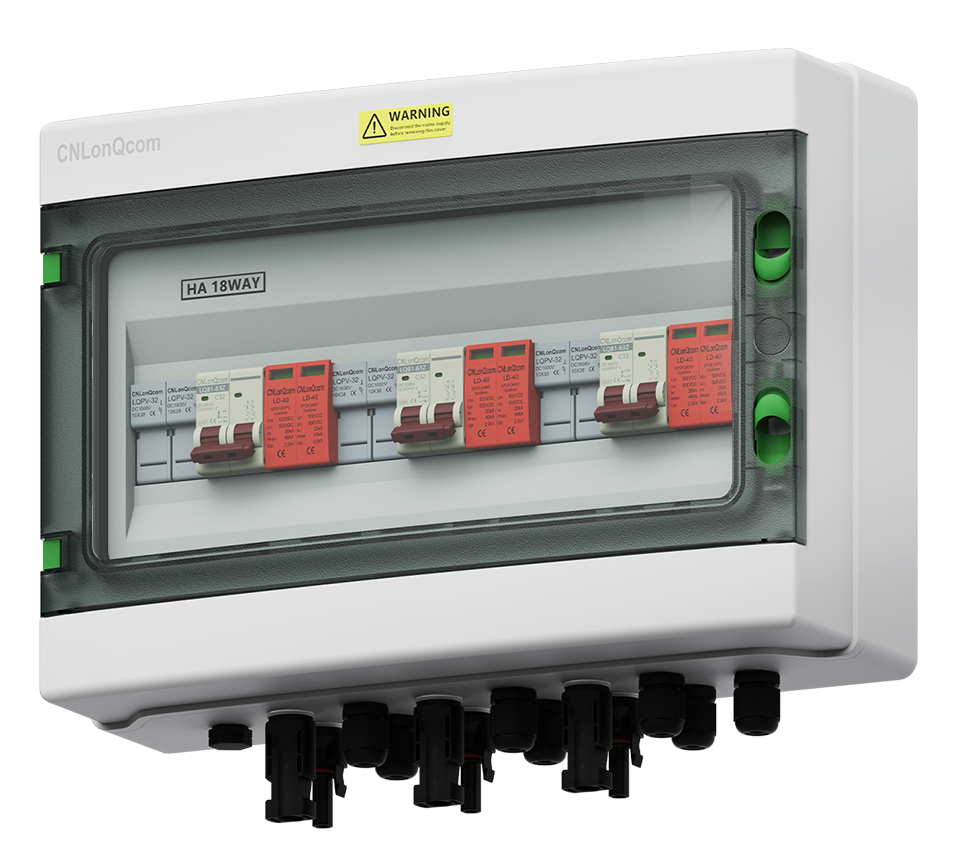

PV kombinovaná box 3 z 3 out DC500V
CNLONQCOM IP65 PV kombinovaná krabice 3 v 3 OUT DC500V/600V/800V s jističem a přepěťovou ochranou a pojistkou pro venkovní solární panel DC Systems, RV, Homes, Lodě, lodě, lodě
● Jmenovité napětí: DC500V/600V/800V
● Jmenovitý proud: 6/10/16/20/25/32/40/50/63A
● Řetězec: 3in 3out
● Maximální vstupní proud na řetězec: 6/10/16/20/25/30A
● Maximální výstupní proud na řetězec: 6/10/16/20/25/32/40/50/63A
● Konektor: MC-4 nebo PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Housový materiál: PC+ABS
● Certifikát: CE, IP65, ROHS, ISO9001
Modelka:LQX H3/3B.18 DC500V/600V/800V
Odeslat dotaz
Popis výrobku
| Technické údaje | |||
| Model | LQX H3/3B.18 DC500V/600V/800V | ||
| Typ | MCB a SPD a POJISTKA | ||
| Řetězec | 3 ve 3 ven | ||
| Jmenovité napětí UE (V) | DC500/600/800 | ||
| Maximální vstupní proud na řetězec (a) | 15/20/25/30 Volitelné | ||
| Maximální výstupní proud na řetězec (a) | 32/40/50/63 Volitelné | ||
| Osvědčení o kvalitě | CE 、 ISO9001 、 ROHS 、 IP65 、 TUV | ||
| norma | IEC60947-2 、 IEC61643-1 、 IEC60269-6 | ||
| Miniaturní jistič (MCB) | Protector přepětí (SPD) | ||
| Stupeň s hodnocením snímku (A) | 63 | In (8/20) USA (KA) | 20 |
| Hodnocený proud v (A) | 32/40/50/63 Volitelné | IMAX (8/20) USA (KA) | 40 |
| Jmenovité napětí UE (V) | DC500/600/800 | Jmenovité napětí UE (V) | DC500/600/800 |
| Jmenovité izolační napětí UI (V) | DC1000 | Úroveň ochrany napětí (KV) | 2.0/2.5 |
| Impulse odolávat napětí uimp (KV) | 4 | Poláci | 2p |
| Pruhová kapacita ICU (KA) | 6 | Housový materiál | Pa |
| LCS LCS (LCU) | 75% | Tloušťka čipu (mm) | 6 |
| Typ křivky | C |
|
|
| Poláci | 2 | Hodnocený proud v (A) | 15/20/25/30 Volitelné |
| Režim zapojení | Žádná polarita, nahoře dovnitř a dole ven nebo dole dovnitř a nahoře | Jmenovité napětí UE (V) | DC1000 |
| Housový materiál | Pa | Poláci | 2p |
| Materiál vodiče | Měď | Velikost pojistky (mm) | 10*38 |
| Mechanický život (maxtmes) | 20000 | Housový materiál | Pa |
| Elektrická život (maxtmes) | 6000 | Prostředí | |
| Předinstalovaný PV kabel | Provozní teplota | -25 ℃ až +60 ℃ | |
| Průměr kabelu | 4 ~ 25 mm | Vlhkost | ≤ 95% |
| Maximální napětí (V) | 1000 ~ 2000 | Nadmořská výška | 2000m |
| Maximální proud (a) | 10 ~ 200 | Instalace | Montáž na zeď |
| Pouzdra | |||
| Materiál | PC+abs | ||
| Úroveň ochrany | IP65 | ||
| Úroveň ochrany dopadu | IK10 | ||
| Vstupní nebo výstupní konektor | PG nebo PV konektory | ||
IP65
-
Ochrana blesku
-
Nadměrné napětí
Nadpřirozené
Zkrat
Ochrana -
IP65 vodotěsná
-
Měděný vodič
-
Plug-and-play
-
Nepřipravené řešení

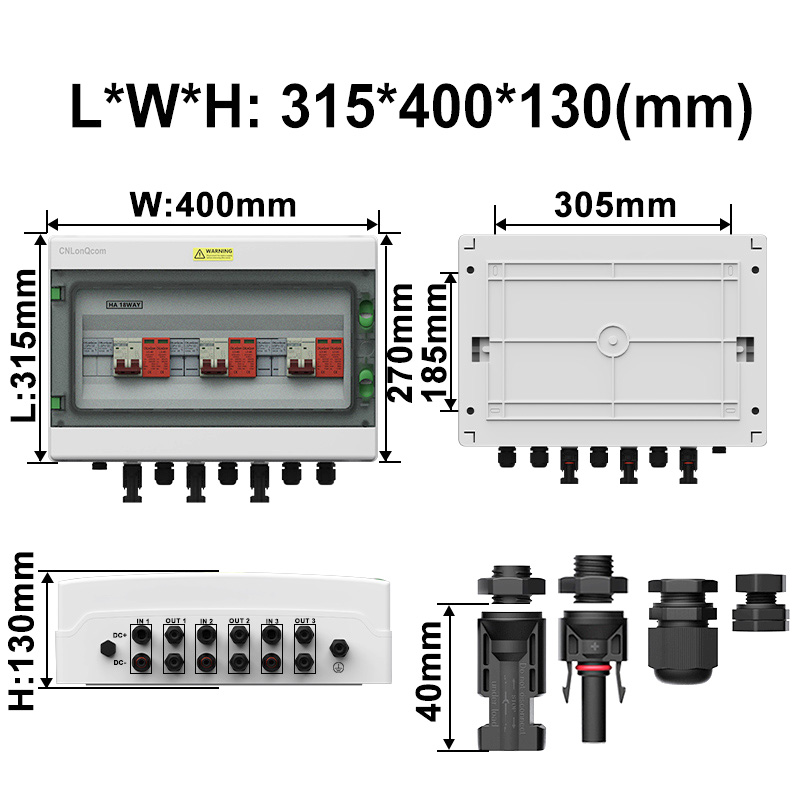

VELIKOST
L*W*H: 315*400*130 (mm)
Mechanicky upgradovaný proces krimpování pro klid
Tip:
Instalalace konektorů MC-4 bude mít předinstalované kabely,
PG konektory nemají
②Pre připojený kabel ve výchozím nastavení podle jmenovitého průměru proudu
4 ~ 20 mm2změnit nebo podle požadavků zákazníka

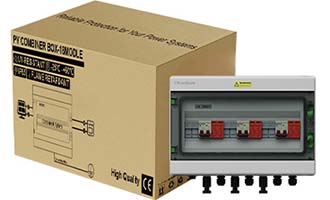

Pevné balení
1Produkt ve vnitřní krabici
5ply zvlněné extra tvrdé
2Outter Box
5ply zvlněné extra tvrdé
3Dodání
Rychlá zásilka
| Model | Řetězec | Vnitřní krabice (PCS/CM) |
Outter Box (CM) |
Montáž (PCS) |
G.W. (KGS) |
| LQX 3/2B.18 DC500V | 3 ve 3 ven | 1/42*34,5*17,5 | 45*36*57 | 3 | 15 |
Plně certifikováno
Výrobci značkových zdrojů s vysokou kvalitou a nízkou cenou
-
ISO:20224Q20298ROS
-
MCB:OP221014.WLNCO77
-
SPD:OP221014.WLNC076
-
KRABICE:ZRC2312055XY-LVD-C1
-
POJISTKA:OP221014.WLNCO75
-
Konektor:SP1001GZ2204569
Tip: Kontaktujte nás pro více certifikátů

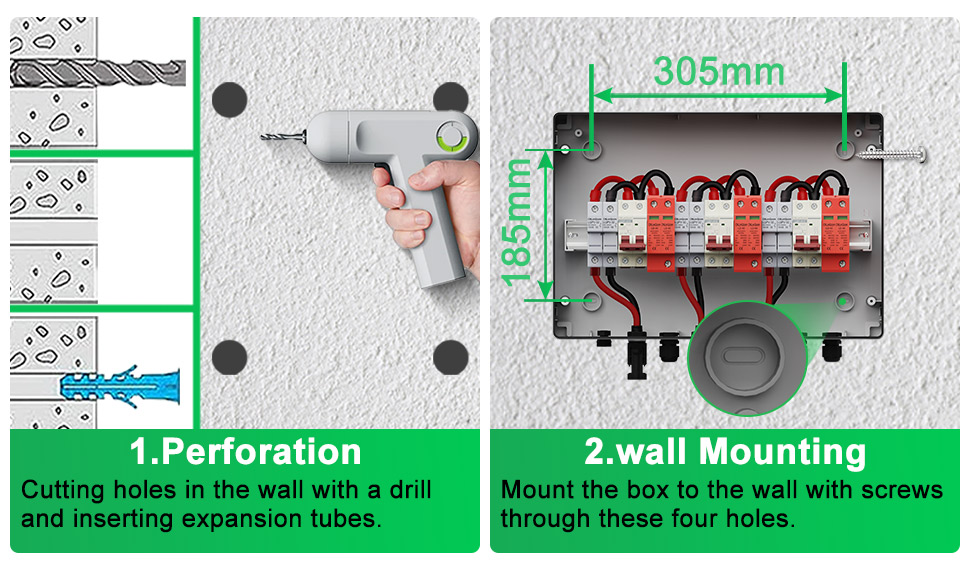

Nainstalovat a zapojení
Instalace
-
1. Perforace
Řezání otvorů ve zdi vrtákem a vkládání expanzních trubek.
-
2. Zobrazení montáže
Namontujte krabici ke zdi šrouby skrz tyto čtyři otvory.

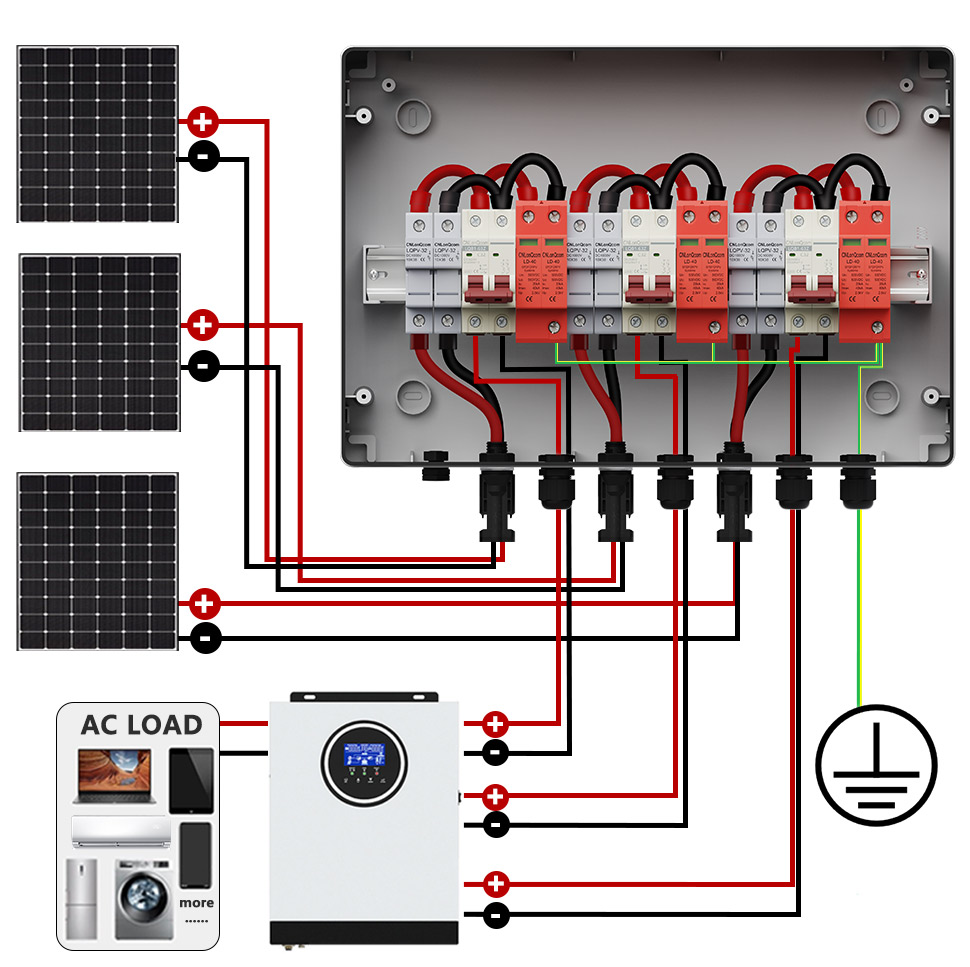

3 ve 3 zapojení
Podrobnosti o produktu

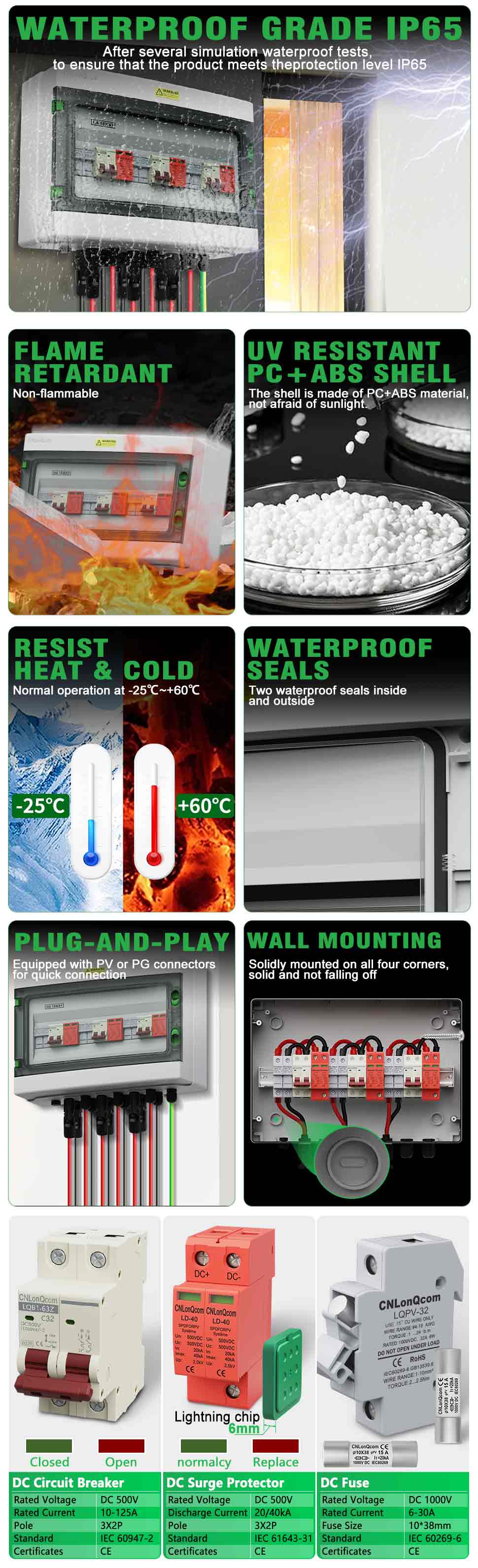

Vodotěsná třída IP65
Po několika simulačních vodotěsných testech,
Chcete -li zajistit, aby produkt splňoval úroveň politiky IP65
-
PLAMEN
RetardantNehořlavý
-
Odolný proti UV
PC+ABS ShellSkořápka je vyrobena z materiálu PC+ABS,
nebojí se slunečního světla. -
ODOLAT
Teplo a studenéNormální provoz při -25 ° C ~+60 ° C
-
VODOTĚSNÝ
TěsněníDvě vodotěsná těsnění uvnitř
a venku -
Plug-and-play
Vybaveno konektory PV nebo PG
pro rychlé připojení -
Montáž na zeď
Pevně namontované na všech čtyřech rozích,
pevné a nespadnutí
-

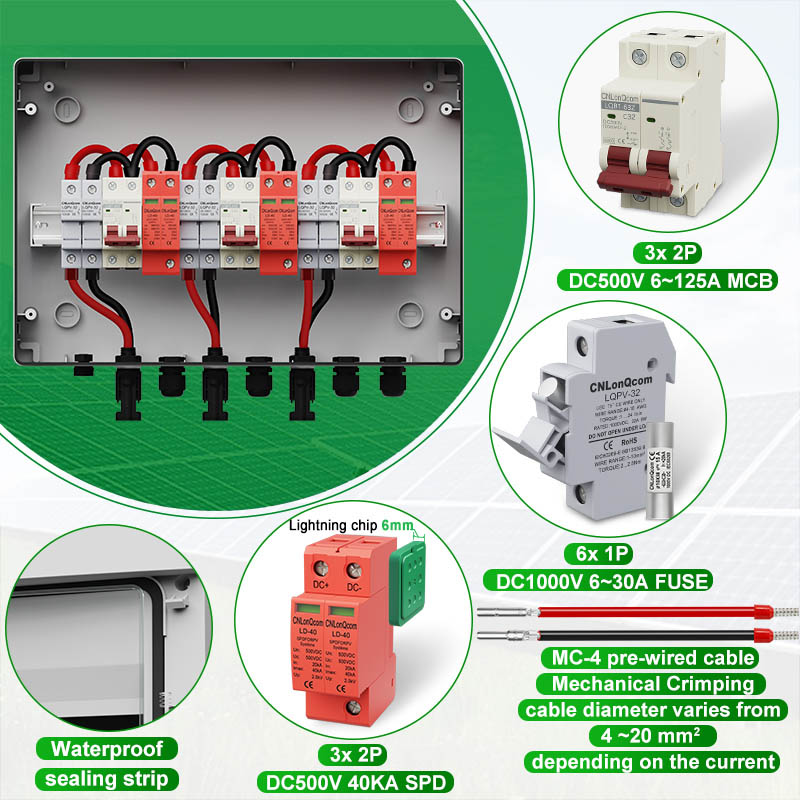

DC jistič
Jmenovité napětí DC 500V Hodnocený proud 10 ~ 125a Pól 3x2p Norma IEC 60947-2 Certifikáty CE -
Ochránci přepětí DC
Jmenovité napětí DC 500V Vypouštěcí proud 20 / 40KA Pól 3x2p Norma IEC 61643-31 Certifikáty CE -
DC pojistka
Jmenovité napětí DC 1000V Hodnocený proud 6-30a Velikost pojistky 10*38 mm Norma IEC 60269-6 Certifikáty CE

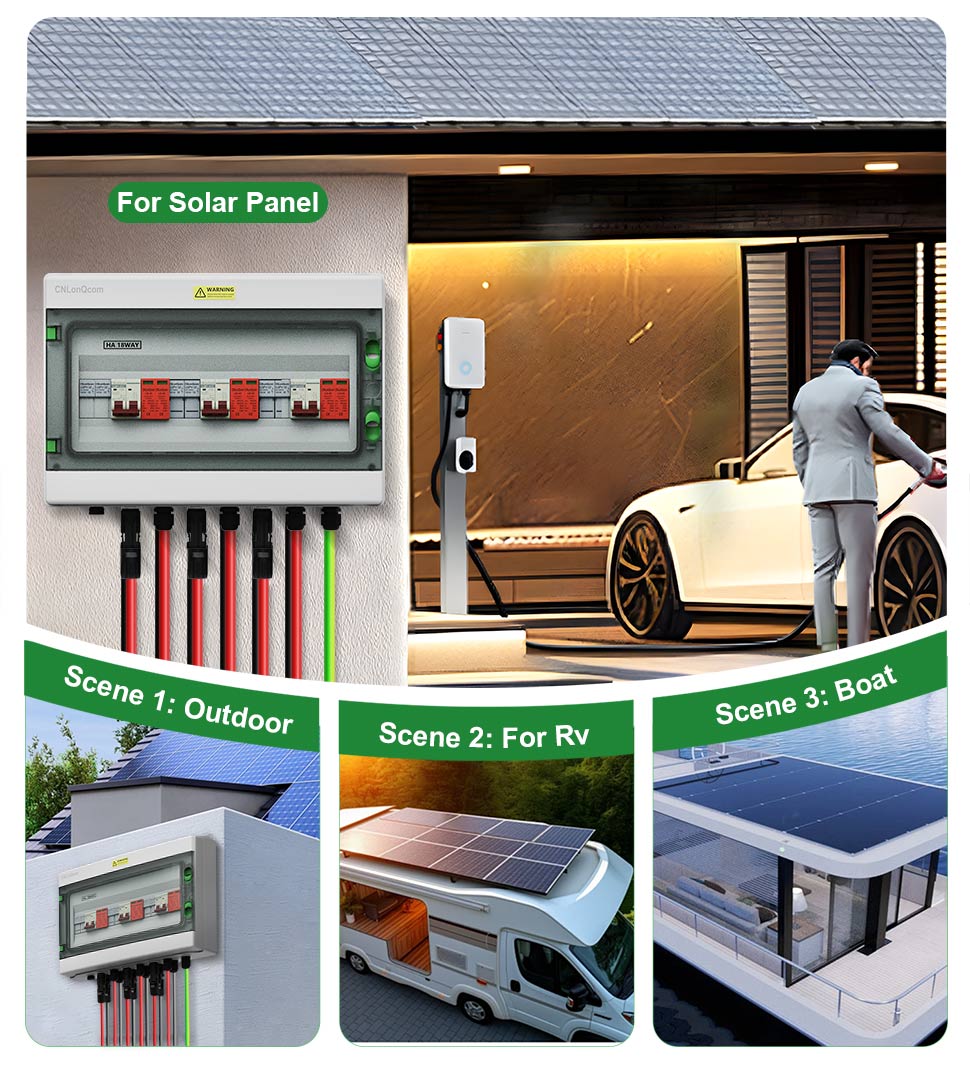

Aplikační scénáře10
Plastová kombinace HA řady CNLONQCOM HA Série HA Série PV 3 v 3 Out DC500V má vodotěsné pouzdro PC+ABS s uzavřenou konstrukcí, ochranou přetížení, ochranou zkratu, ochranou proti přepětí, prachem, vlhkostí a ochranou blesku.

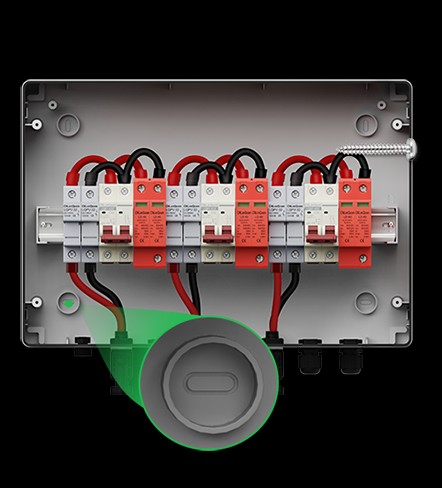

Vnitřní komponenty HA řady plastové PV kombinované krabice 3 v 3 out DC500V/600V/800V jsou 2p MCB, 2P SPD a 2P pojistky, které jsou vyrobeny ze Shell PA.
Moduly SPD a pojistkové jádra lze rychle vyměnit bez odstranění krytu po poškození.
Plastová PV kombinovaná krabice CNLONQCOM HA řada HA série HA 3 v 3 Out DC500V/600V/800V se používají hlavně pro ochranu PV systémů a často se používají v systémech připojených mimo mřížku nebo mřížku. Jako jsou PV panely, RV, loď, venkovní PV, domácnost atd.
PV kombinovaná box 3 z 3 out DC500V/600V/800V účinně chrání střídače a solární panely před poškozením a vysílá z ohně.
