PV kombinovaná box 4 ze 4 out dc500V

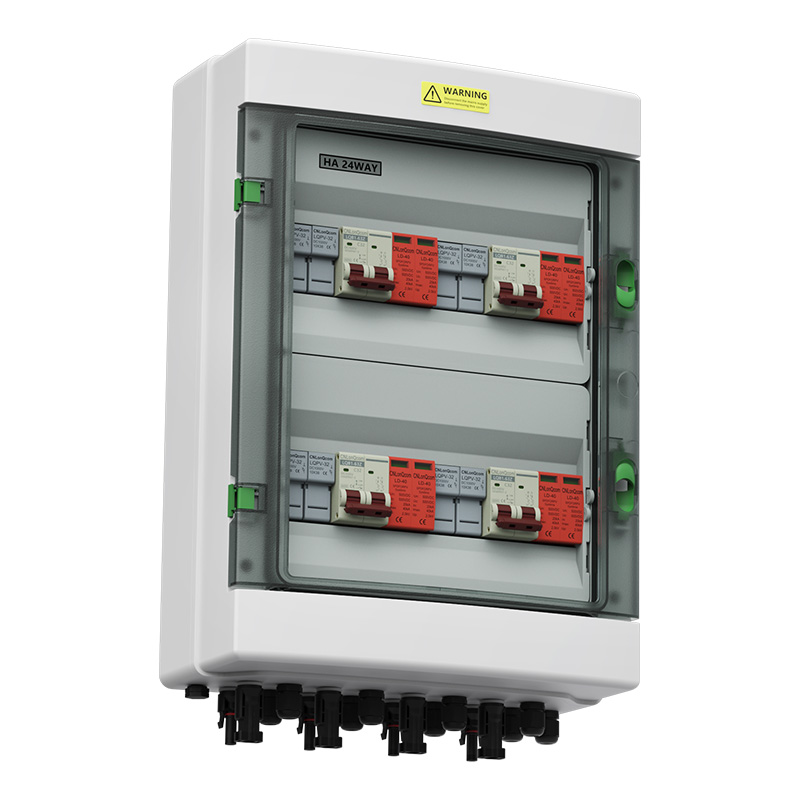

CNLONQCOM IP65 PV kombinovaná krabice 4 v 4 Out DC500V/600V/800V s jističem a přepěťovou ochranou a pojistkou pro venkovní solární panel DC Systems, RV, Homes, Lodě, lodě, lodě
● Jmenovité napětí: DC500V/600V/800V
● Jmenovitý proud: 6/10/16/20/25/32/40/50/63A
● Řetězec: 4in 4out
● Maximální vstupní proud na řetězec: 6/10/16/20/25/30A
● Maximální výstupní proud na řetězec: 6/10/16/20/25/32/40/50/63A
● Konektor: MC-4 nebo PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Housový materiál: PC+ABS
● Certifikát: CE, IP65, ROHS, ISO9001

Modelka:LQX4/4DC500V/600V/800VB1

Odeslat dotaz

Popis výrobku

Technické údaje
Model	LQX4/4DC500VB1
Typ	MCB a SPD a POJISTKA
Řetězec	4 ze 4 ven
Jmenovité napětí UE (V)	DC500V/600V/800V
Maximální vstupní proud na řetězec (a)	15/20/25/30 Volitelné
Maximální výstupní proud na řetězec (a)	32/40/50/63 Volitelné
Osvědčení o kvalitě	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
norma	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniaturní jistič (MCB)		Protector přepětí (SPD)
Stupeň s hodnocením snímku (A)	63	In (8/20) USA (KA)	20
Hodnocený proud v (A)	16/20/25/32/40/50/63 Volitelné	IMAX (8/20) USA (KA)	40
Jmenovité napětí UE (V)	DC500/600/800	Jmenovité napětí UE (V)	DC500/600/800
Jmenovité izolační napětí UI (V)	DC1000	Úroveň ochrany napětí (KV)	2.0/2.5
Impulse odolávat napětí uimp (KV)	4	Poláci	2p
Pruhová kapacita ICU (KA)	6	Housový materiál	Pa
LCS LCS (LCU)	75%	Tloušťka čipu (mm)	6
Typ křivky	C	POJISTKA
Poláci	2	Hodnocený proud v (A)	15/20/25/30 Volitelné
Režim zapojení	Žádná polarita, nahoře dovnitř a dole ven nebo dole dovnitř a nahoře	Jmenovité napětí UE (V)	DC1000
Housový materiál	Pa	Poláci	2p
Materiál vodiče	Měď	Velikost pojistky (mm)	10*38
Mechanický život (maxtmes)	20000	Housový materiál	Pa
Elektrická život (maxtesimes)	6000	Prostředí
Předinstalovaný PV kabel		Provozní teplota	-25 ℃ až +60 ℃
Průměr kabelu	4 ~ 25 mm	Vlhkost	≤ 95%
Maximální napětí (V)	1000 ~ 2000	Nadmořská výška	2000m
Maximální proud (a)	10 ~ 200	Instalace	Montáž na zeď
Pouzdra
Materiál	PC+abs
Úroveň ochrany	IP65
Úroveň ochrany dopadu	IK10
Vstupní nebo výstupní konektor	Konektory PG nebo MC-4

PV kombinovaná box

● 4 ve 2 ven ● DC 500V/600V/800V ● 10 ~ 125A

IP65

Ochrana blesku
Nadměrné napětí
Nadpřirozené
Zkrat
Ochrana
IP65 vodotěsná
Měděný vodič
Plug-and-play
Nepřipravené řešení

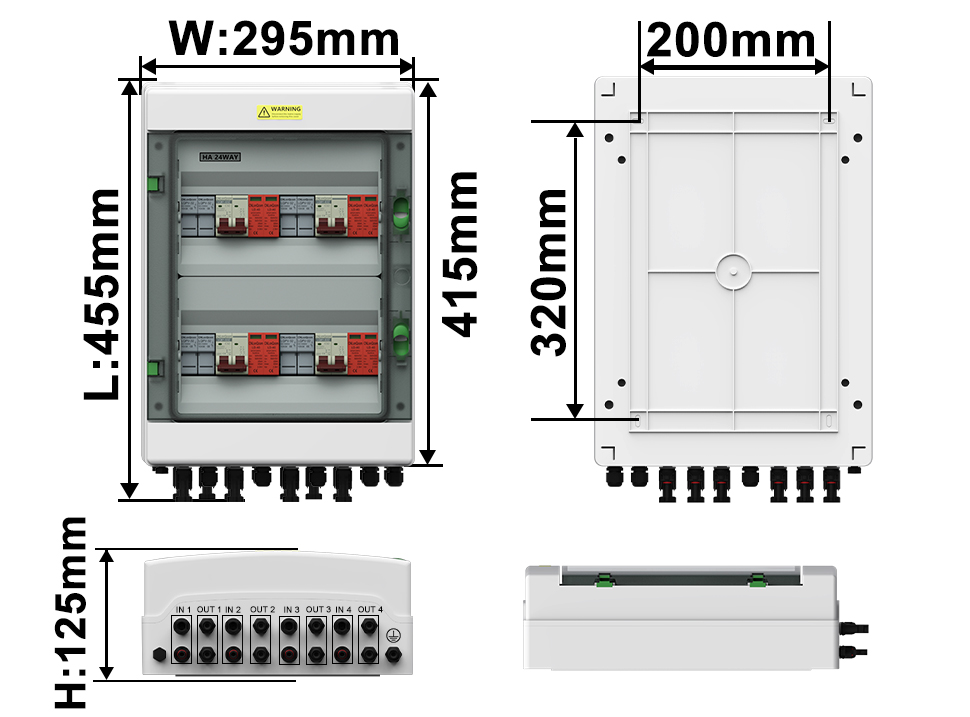

VELIKOST

LWH: 455259125 (mm)

Mechanicky upgradovaný proces krimpování pro klid

Tip:
Instalalace konektorů MC-4 bude mít předinstalované kabely, PG konektory nemají
②Pre připojený kabel ve výchozím nastavení podle jmenovitého průměru proudu 4 ~ 20 mm²změnit nebo podle požadavků zákazníka

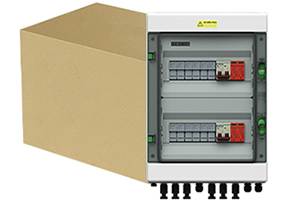

Pevné balení

1Produkt ve vnitřní krabici

5ply zvlněné extra tvrdé

2Outter Box

5ply zvlněné extra tvrdé

3Dodání

Rychlá zásilka

Model	Řetězec	Vnitřní krabice (PCS/CM)	Outter Box (CM)	Montáž (PCS)	G.W. (KGS)
LQX 4/1B.12 DC500V	4 ve 2 ven	1/4234,517,5	453657	3	14

Plně certifikováno

Výrobci značkových zdrojů s vysokou kvalitou a nízkou cenou

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
KRABICE:ZRC2312055XY-LVD-C1
POJISTKA:OP221014.WLNCO75
Konektor:SP1001GZ2204569

Tip: Kontaktujte nás pro více certifikátů

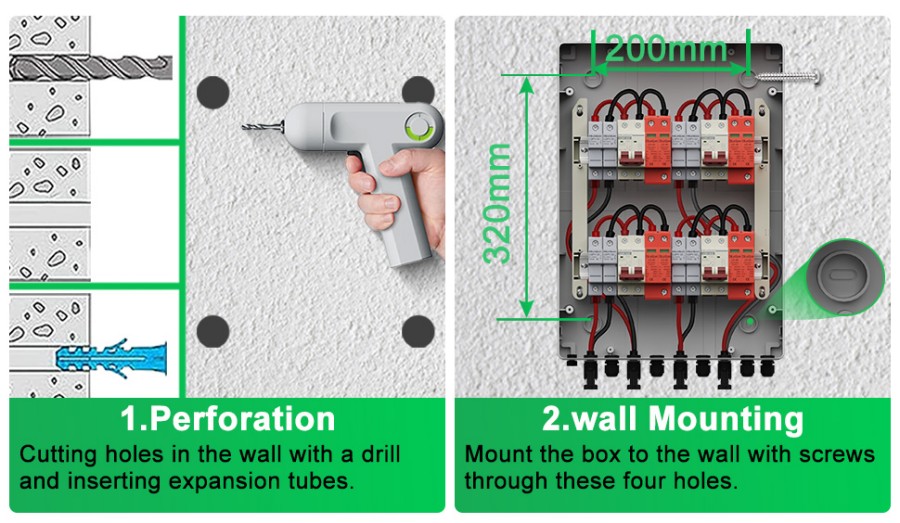

Nainstalovat a zapojení

Mount na zeď

1. Perforace

Řezání otvorů ve zdi vrtákem a vkládání expanzních trubek.

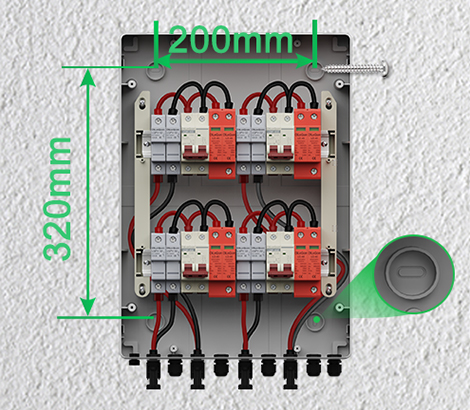

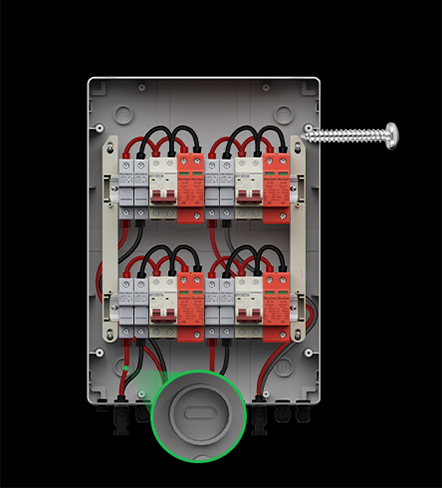

2. Zobrazení montáže

Namontujte krabici ke zdi šrouby skrz tyto čtyři otvory.

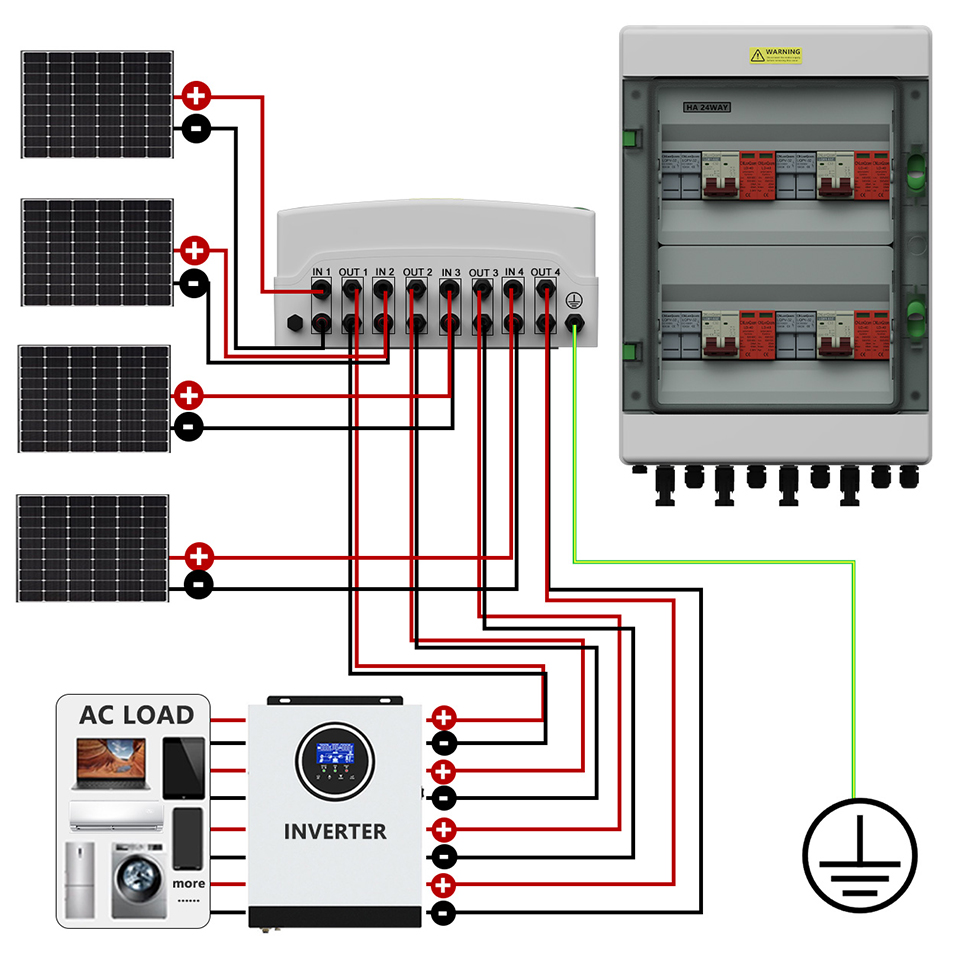

4 ze 4 ven kabeláž

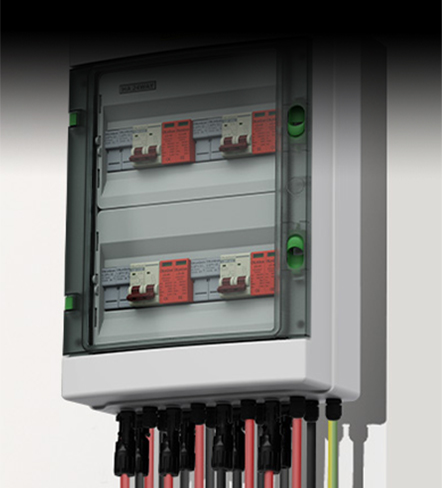

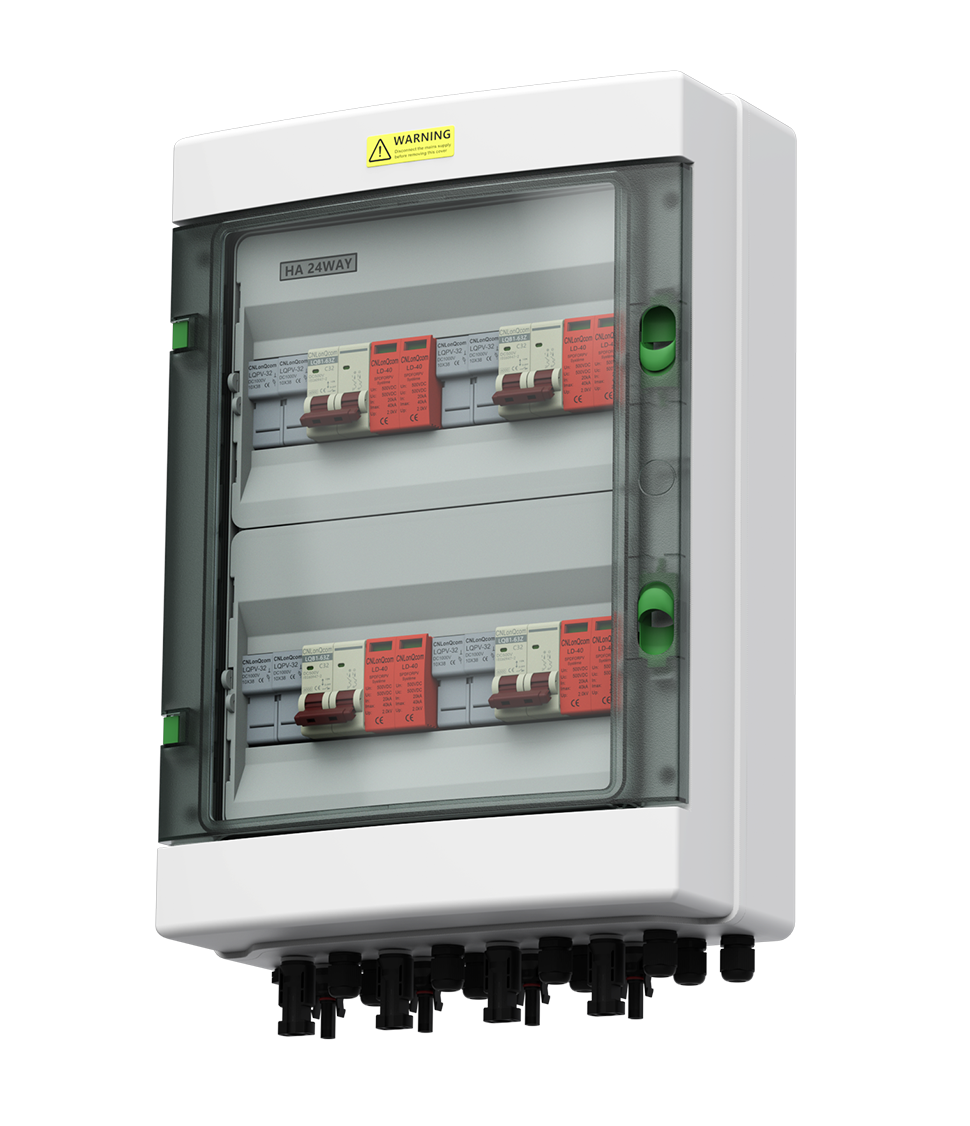

Podrobnosti o produktu

Vodotěsná třída IP65

Po několika simulačních vodotěsných testech,
Chcete -li zajistit, aby produkt splňoval úroveň politiky IP65

PLAMEN
Retardant

Nehořlavý
Odolný proti UV
PC+ABS Shell

Skořápka je vyrobena z materiálu PC+ABS,
nebojí se slunečního světla.
ODOLAT
Teplo a studené

Normální provoz při -25 ° C ~+60 ° C
VODOTĚSNÝ
Těsnění

Dvě vodotěsná těsnění uvnitř
a venku
Plug-and-play

Vybaveno konektory PV nebo PG
pro rychlé připojení
Montáž na zeď

Pevně namontované na všech čtyřech rozích,
pevné a nespadnutí

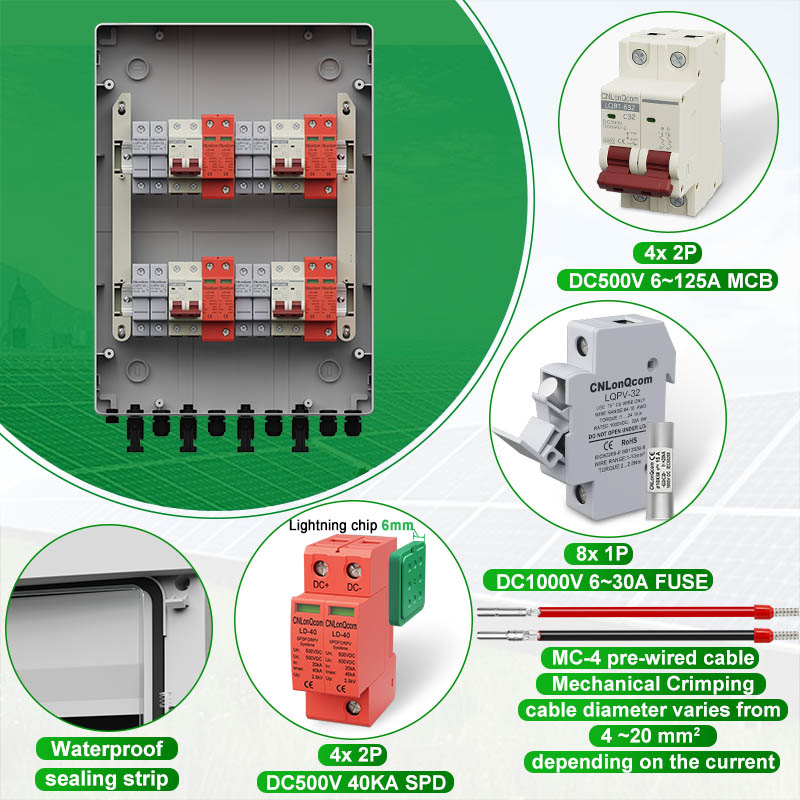

DC jistič

Jmenovité napětí	DC 500V
Hodnocený proud	10 ~ 125a
Pól	2px2
Norma	IEC 60947-2
Certifikáty	CE

Ochránci přepětí DC

Jmenovité napětí	DC 500V
Vypouštěcí proud	20 / 40KA
Pól	2px4
Norma	IEC 61643-31
Certifikáty	CE

DC pojistka

Jmenovité napětí	DC 1000V
Hodnocený proud	6-30a
Velikost pojistky	8*38 mm
Norma	IEC 60269-6
Certifikáty	CE

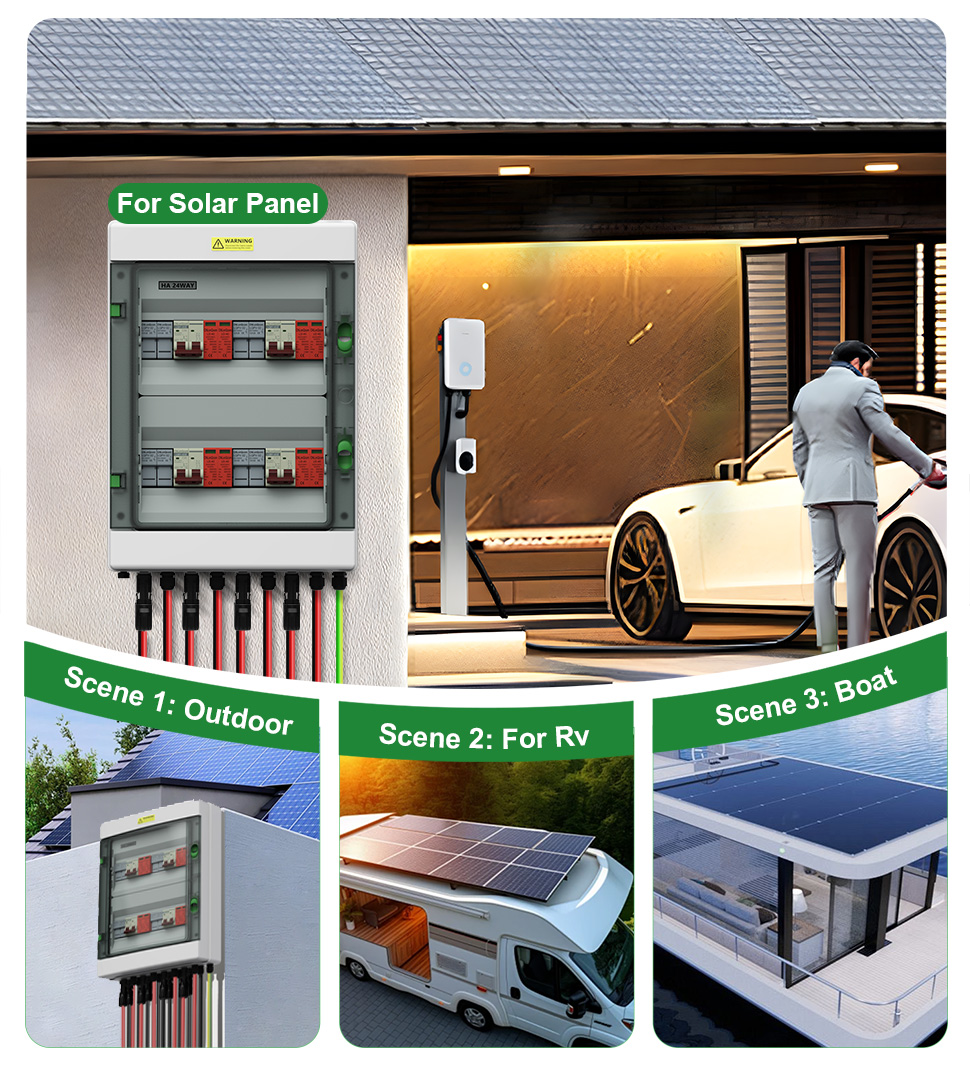

Aplikační scénáře0

Plastová kombinovaná krabice PV CNLONQCOM HA Série HA PLAM 4 ve 4 Out DC500V má vodotěsné pouzdro PC+ABS s uzavřenou konstrukcí, ochranou přetížení, ochranou zkratu, ochranou přepětí, prachem, vlhkostí a ochranou blesku.

Vnitřní komponenty HA řady plastových PV kombinovaných box4 ve 4 out DC500V /600V /800V jsou 2p MCB, 2P SPD a 2P pojistky, které jsou vyrobeny ze Shell PA.

Moduly SPD a pojistkové jádra lze rychle vyměnit bez odstranění krytu po poškození.

Plastová PV kombinovaná krabice CNLONQCOM HA řada PV 4 v 4 Out DC500V/600V/800V se používají hlavně pro ochranu PV systémů a často se používají v systémech připojených mimo mřížku nebo mřížku. Jako jsou PV panely, RV, loď, venkovní PV, domácnost atd.

PV Combiner Box 4 ve 4 Out DC500V /600V /800 VEFFEKTIVY chrání střídače a solární panely před poškozením a vysílá z ohně.
