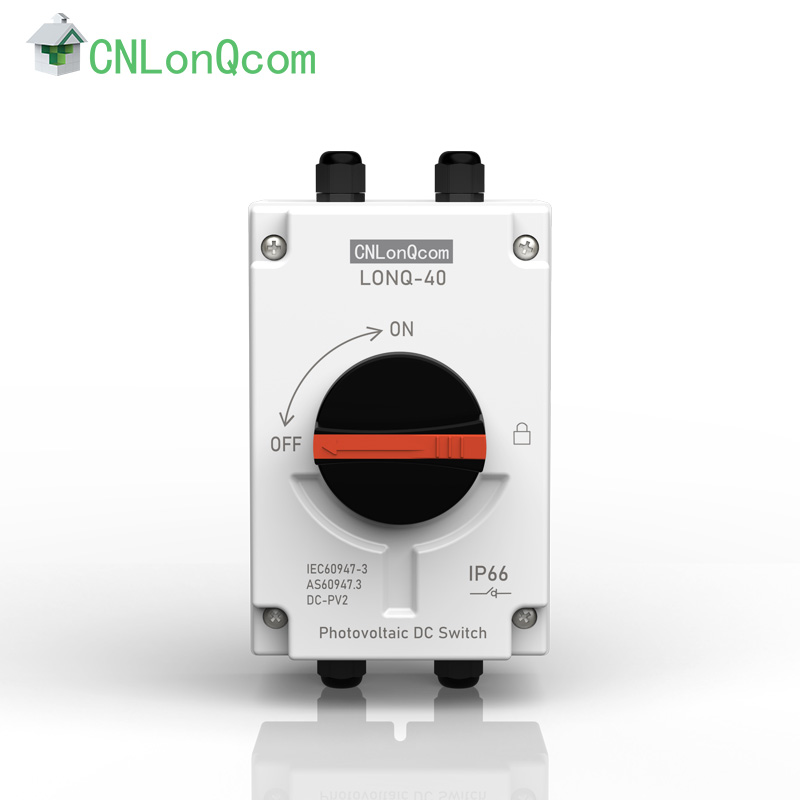

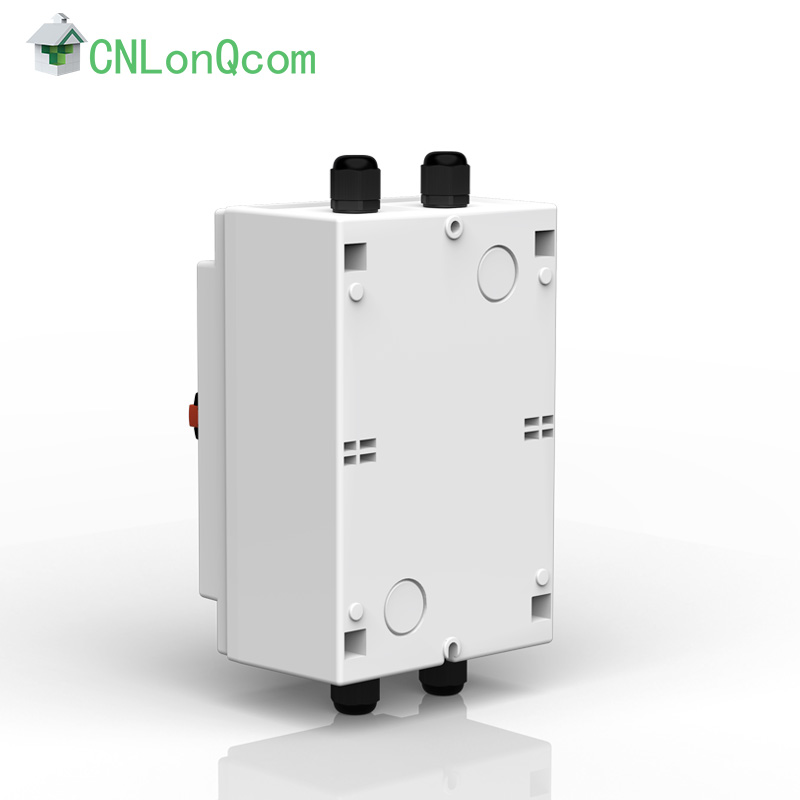

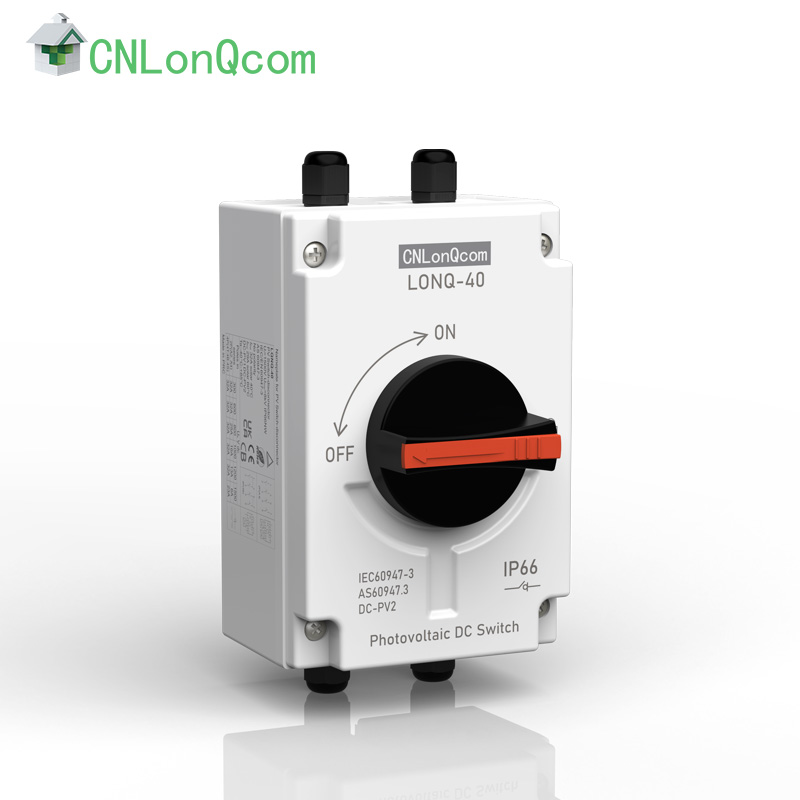

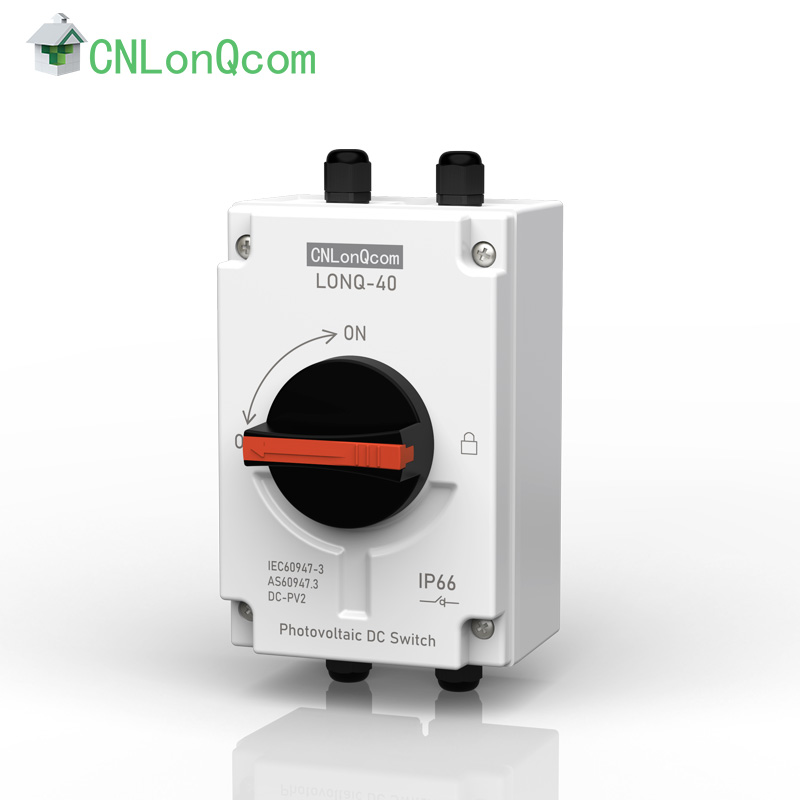

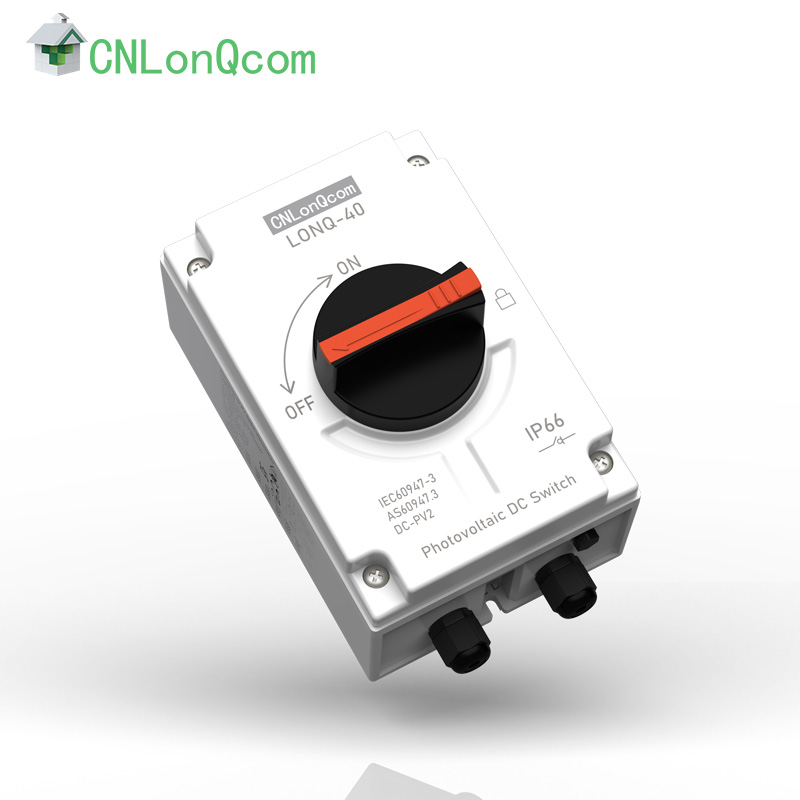

CNLonQcom je profesionální výrobce a dodavatel FV odpínačů 1500V 32A s M12 používaných ve fotovoltaických energetických rozvodech.
Hlavní parametry | jednotka | LONQ-40 | |
Jmenovité izolační napětí | Ui | V | 1500 |
Jmenovitý tepelný proud | Ith | A | 32 |
Jmenovité impulzní výdržné napětí | Ump | V | 8000 |
Jmenovitá zkratová schopnost | lcw | A | 1000 |
Maximální průřezy kabelů (včetně propojky) |
|
|
|
Pevné nebo standardní | mm2 | 2,5-6 | |
Flexibilní | mm2 | 2,5-6 | |
Flexibilní (+ vícežilový kabelový konec) | mm2 | 2,5-6 | |
Točivý moment |
|
|
|
Utahovací momentové koncové šrouby M4. | Nm | 1,2-1,8 | |
Utahovací momentové upevňovací šrouby pláště | Nm | 1,5-2,0 | |
Šrouby utahovacího momentu | Nm | 0,5-0,7 | |
Zapínání nebo vypínání točivého momentu | Nm | 0,9-1,3 | |
Kroutící moment vedení na základně | Nm | 1,1-1,4 | |
Obecné parametry |
|
|
|
Polohy knoflíků |
|
VYPNUTO v 9 hodin, ZAPNUTO ve 12 hodin | |
Mechanická životnost |
|
10000 | |
Počet pólů DC |
|
2 nebo 4 | |
Provozní teplota |
|
-40 až +85 | |
Skladovací teplota |
|
-40 až +85 | |
Stupeň znečištění | ℃ | 2 | |
Kategorie přepětí | ℃ | III | |
IP krytí hřídele a montáže nul |
|
IP66 |
ELEKTRICKÉ SCHÉMA
Malý objem
Materiál zpomalující hoření
lp66
Flying Fox Short
Kompletní Příslušenství
-40℃~+85℃ Rozsah okolní teploty
Nepolární provedení
Testování je v souladu s AS 60947.3:2018,EN IEC 60947-3:2021,Kategorie využití: DC-PV2 | Pól | Počet strun | Číslo dílu | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
Typ |
PEDSC100R/120R | Kontakty Graf zapojení | Příklad přepínání |
2-pólový | 2 |
|
|
4-pólový | 4 |
|
|
4-pólový se vstupem a výstupem nahoře | 4T |
|
|
4-pólový se spodním vstupem a výstupem | 4B |
|
|
4-pólový se vstupem nahoře Výstup dole | 4S |
|
|
